על פלטפורמת נפט ימית בים הצפוני, קו גז בלחץ גבוה פועל ב-350 בר ו-120 מעלות צלזיוס. האוגנים המחברים את חלקי הצינור אטומיםאטמי משותף טבעתעשוי מפלדת אל חלד SS316L. אטמים אלה חייבים לעמוד לא רק בלחץ ובטמפרטורה הקיצוניים של נוזל התהליך, אלא גם בתקיפה הבלתי פוסקת של תרסיס מלח, לחות ותנועה מתמדת של הים. כשל באטם כאן אינו אי נוחות קלה; זהו אירוע קטסטרופלי שעלול להוביל לשריפה, פיצוץ, אסון סביבתי ואובדן חיים. לכן בחירת חומר האטם היא אחת ההחלטות הקריטיות ביותר בהנדסה ימית. SS316L התגלה כחומר המועדף עבור אטמי מפרקי טבעת בסביבות אלה מכיוון שהוא מציע שילוב ייחודי של עמידות בפני קורוזיה, חוזק מכני ויציבות תרמית שאף חומר אחר אינו יכול להשתוות למחיר דומה.
אטמי טבעת מפרקים הם אטמים מתכתיים המשמשים ביישומים בלחץ גבוה ובטמפרטורה גבוהה. הם נועדו להתאים לחריץ מעובד במיוחד על פני האוגן, וליצור אטם מתכת למתכת כאשר האוגנים מוברגים זה לזה. פעולת האיטום מסתמכת על דפורמציה של חומר האטם לתוך החריץ, מה שיוצר מפרק הדוק ועמיד בפני נזילות. החומר של האטם קובע את יכולתו לעמוד בלחצים קורוזיביים ומכאניים של היישום. SS316L, גרסה דלת פחמן של פלדת אל-חלד 316 הסטנדרטית, מתאימה במיוחד לסביבות ימיות וימי החוף, בגלל העמידות המצוינת שלה בפני כלוריד וקורוזיה של חריצים. בְּNingbo Kaxite Sealing Materials Co., Ltd., המפעל שלנו מייצר אטמי טבעת מפרקים מ-SS316L וסגסוגות אחרות בעלות ביצועים גבוהים כבר למעלה מ-15 שנים, ושכללנו את תהליכי בחירת החומרים והייצור שלנו כדי לעמוד בדרישות התובעניות ביותר של תעשיית החוף.
הסביבה הימית היא אחת הסביבות המאכלות ביותר על פני כדור הארץ. מי ים מכילים כ-3.5% מלחים מומסים, בעיקר נתרן כלורי, יחד עם כמויות קטנות יותר של מלחי מגנזיום, סידן ואשלגן. מלחים אלו הופכים את מי הים לאלקטרוליט מצוין, המאיץ תהליכי קורוזיה אלקטרוכימיים. עבור רכיבים מתכתיים, השילוב של יוני כלוריד, חמצן מומס ולחות יוצר התקפה בלתי פוסקת שעלולה לגרום אפילו לחומרים איכותיים להתפרק לאורך זמן. ביישומים בים, האתגרים גדולים עוד יותר. האווירה רוויה בתרסיס מלח, הטמפרטורות נעות בין חום טרופי לקור ארקטי, והלחצים המכניים עזים. הטבלה שלהלן מסכמת את אתגרי הקורוזיה המרכזיים בסביבות ימיות וימי.
| אתגר קורוזיה | תֵאוּר | השפעה על אטמים |
| פיטינג כלוריד | התקפה מקומית על ידי יוני כלוריד | חרירים והשפלה של פני השטח |
| קורוזיה של חריצים | תקיפה באזורים עומדים | השפלה במשטחי איטום |
| קורוזיה גלוונית | מתכות שונות במגע | קורוזיה מואצת של מתכת פחות אצילית |
| פיצוח קורוזיה במתח | קורוזיה תחת מתח מתיחה | פיצוח וכשל פתאומי |
| שחיקה קורוזיה | זרימת נוזלים במהירות גבוהה | הסרה מכנית של תחמוצת מגן |
ההשלכות של קורוזיה באטמי מפרקי טבעת הן חמורות. אטם אכול עלול לאבד את כוח האיטום שלו, מה שיוביל לדליפות. אטם סדוק עלול להיכשל בצורה קטסטרופלית. בפלטפורמת נפט או גז ימית, דליפת אטם עלולה לשחרר פחמימנים דליקים, וליצור סיכון של שריפה או פיצוץ. בצנרת ימית, נזילה עלולה לגרום לזיהום סביבתי. במתקן התפלה, נזילה עלולה לפגוע באיכות המים. לכן הבחירה בחומר עמיד בפני קורוזיה כגון SS316L היא לא רק העדפת איכות; זהו ציווי בטיחותי. למפעל שלנו ב- Kaxite יש ניסיון רב באספקת אטמי טבעת מפרקים ליישומים ימיים וימיים, ואנו מבינים את החשיבות הקריטית של בחירת חומרים בסביבות אלו.
בעת בחירת חומר עבור אטמי משותף טבעת בסביבות ימיות וחוף, על המהנדסים לבחור מתוך מגוון אפשרויות, כולל פלדת פחמן, נירוסטה, נירוסטה דופלקסית וסגסוגות אקזוטיות כגון Inconel ו-Monel. לכל חומר שילוב משלו של עמידות בפני קורוזיה, חוזק מכני ועלות. SS316L הוא לרוב הבחירה המועדפת מכיוון שהוא מציע את האיזון הטוב ביותר בין ביצועים לעלות עבור יישומים ימיים רבים. כדי להבין מדוע, כדאי להשוות את SS316L לחומרים נפוצים אחרים. הטבלה שלהלן מספקת השוואה של תכונות המפתח של חומרים אלה.
| חוֹמֶר | עמידות בפני קורוזיה במי ים | חוזק מכני | עֲלוּת | יישום טיפוסי |
| פלדת פחמן | גרוע (דורש ציפוי) | גָבוֹהַ | נָמוּך | יישומים יבשים לא קריטיים |
| SS304 | בינוני (גלעינים בכלורידים) | גָבוֹהַ | נָמוּך | מטרה כללית, סביבות מתונות |
| SS316L | מעולה (עמיד בפני פיתול כלוריד) | גָבוֹהַ | בֵּינוֹנִי | עיבוד ימי, ימי, כימי |
| דופלקס SS | מְעוּלֶה | גבוה מאוד | גָבוֹהַ | ימית בלחץ גבוה, בטמפרטורה גבוהה |
| Inconel 625 | מְעוּלֶה | גבוה מאוד | גבוה מאוד | סביבות קיצוניות, גז חמוץ |
| מונל 400 | מְעוּלֶה | גָבוֹהַ | גָבוֹהַ | צנרת מי ים, מחליפי חום |
היתרון המרכזי של SS316L על פני SS304 הוא תכולת המוליבדן שלו. SS316L מכיל 2-3% מוליבדן, אשר משפר משמעותית את עמידותו בפני קורוזיה וחריצים בסביבות המכילות כלוריד. SS304, שאינו מכיל מוליבדן, רגיש לבור במי ים, במיוחד באזורים עומדים שבהם כלורידים יכולים להתרכז. נירוסטה דופלקס מציעה חוזק גבוה יותר ועמידות בפני קורוזיה, אך היא יקרה יותר וקשה יותר לעיבוד. Inconel ו-Monel מציעים את הרמות הגבוהות ביותר של עמידות בפני קורוזיה, אך העלות שלהם יכולה להיות עצומה עבור יישומים רבים. SS316L מציע את השילוב הטוב ביותר של עמידות בפני קורוזיה, חוזק מכני ועלות עבור רוב יישומי אטמי הטבעת הימיים והימיים.
ה-"L" ב-SS316L מייצג "פחמן נמוך". לתקן SS316 יש תכולת פחמן מקסימלית של 0.08%, בעוד ל-SS316L תכולת פחמן מקסימלית של 0.03%. ההבדל הזה אולי נראה קטן, אבל יש לו השפעה משמעותית על ביצועי החומר בריתוך ויישומים בטמפרטורה גבוהה. כאשר פלדות אל חלד אוסטניטיות כמו SS316 מחוממות לטמפרטורות שבין 425°C ל-815°C, נוצרים משקעי כרום קרביד בגבולות התבואה. תהליך זה ידוע בשם רגישות. היווצרותם של כרום קרבידים מדלדלת את האזורים שמסביב מכרום, ומפחיתה את עמידותם בפני קורוזיה. בסביבה ימית, אזורים רגישים רגישים מאוד לקורוזיה בין-גרגירית. על ידי הפחתת תכולת הפחמן, SS316L ממזער את היווצרותם של כרום קרבידים, מה שהופך אותו לעמיד בפני רגישות וקורוזיה בין-גרגירית.
תכולת הפחמן הנמוכה של SS316L גם משפרת את יכולת הריתוך שלו. כאשר SS316 מרותך, האזור המושפע מחום עלול להפוך לרגיש אם תכולת הפחמן גבוהה מדי. ניתן לרתך את SS316L ללא טיפול בחום לאחר ריתוך ברוב היישומים, מכיוון שתכולת הפחמן הנמוכה מונעת רגישות. זה חשוב במיוחד עבור אטמי טבעת מפרקים, אשר עשויים להיות מיוצרים על ידי ריתוך או עיבוד שבבי. הטבלה שלהלן מסכמת את המאפיינים הכימיים והמכאניים העיקריים של SS316L.
| נֶכֶס | מִפרָט |
| פחמן (C) מקסימום | 0.03% |
| Chromium (Cr) | 16 - 18% |
| ניקל (ני) | 10 - 14% |
| מוליבדן (מו) | 2 - 3% |
| מנגן (Mn) מקסימום | 2.0% |
| סיליקון (Si) מקסימום | 0.75% |
| זרחן (P) מקסימום | 0.045% |
| גופרית (S) מקסימום | 0.030% |
| חוזק מתיחה | 485 - 690 MPa |
| חוזק תשואה (קיזוז של 0.2%) | 170 - 310 MPa |
| הַאֲרָכָה | 40% דקות |
| קשיות (Rockwell B) | 95 מקסימום |
ב-Ningbo Kaxite Sealing Materials Co., Ltd., המפעל שלנו משתמש רק בחומר SS316L מוסמך מספקים בעלי מוניטין. אנו מוודאים את ההרכב הכימי והתכונות המכניות של כל אצווה של חומר שאנו מקבלים. אנו מבצעים גם בדיקות קורוזיה בין-גרגיריות על האטמים המוגמרים שלנו כדי להבטיח שהם עומדים בדרישות של ASTM A262 Practice E. בקרת איכות קפדנית זו מבטיחה שאטמי המפרקים הטבעתיים שלנו מספקים ביצועים אמינים בסביבות הימיות והחוף התובעניות ביותר.

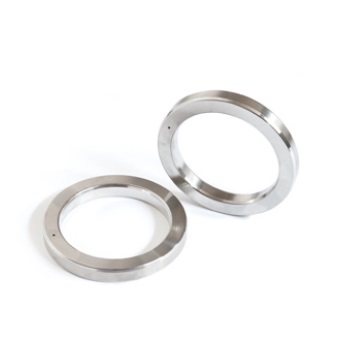

הביצועים של אטם משותף טבעת תלויים לא רק בחומר אלא גם בגיאומטריה שלו. האטם מתוכנן להתאים לחריץ על פני האוגן. כאשר האוגנים מוברגים זה לזה, האטם נדחס, והחומר שלו מתעוות כדי למלא את החריץ וליצור אטימה. צורת האטם והחריץ קובעים את מנגנון האיטום. ישנם מספר פרופילים סטנדרטיים של אטם משותף טבעת, כל אחד עם מאפיינים משלו. הנפוצים ביותר הם סוגי R, RX ו-BX. סוג R הוא טבעת אליפסה או מתומנת המשמשת ביישומים סטנדרטיים. סוג RX הוא טבעת אובלית שונה המשמשת ביישומים בלחץ גבוה יותר. סוג BX הוא טבעת משושה המשמשת ביישומים בלחץ גבוה ובטמפרטורה גבוהה. הטבלה שלהלן מסכמת את המאפיינים העיקריים של פרופילים אלה.
| פּרוֹפִיל | צוּרָה | דירוג לחץ | יישום טיפוסי |
| R | סגלגל או מתומן | עד 10,000 psi | מטרה כללית, ראשי באר |
| RX | סגלגל שונה | עד 15,000 psi | לחץ גבוה יותר, שירות חמוץ |
| BX | מְשׁוּשֶׁה | עד 20,000 psi | לחץ גבוה, טמפרטורה גבוהה |
בחירת הפרופיל תלויה בלחץ, בטמפרטורה ובאופי הנוזל הנאטם. סוג R הוא הנפוץ ביותר ומתאים למגוון רחב של יישומים. סוג RX משמש ביישומים בלחץ גבוה יותר ובעל גיאומטריה מעט שונה המשפרת את ביצועי האיטום. סוג BX משמש ביישומים התובעניים ביותר ונועד לספק אטימה אמינה בלחצים של עד 20,000 psi. ב-Ningbo Kaxite Sealing Materials Co., Ltd., המפעל שלנו מייצר אטמי טבעת מפרקים בכל הפרופילים הללו, במגוון גדלים שיתאימו למפרטי אוגן סטנדרטיים.
הטבלה הבאה מספקת את מפרטי הביצועים העיקריים עבור אטמי מפרקי טבעת SS316L שלנו. מפרטים אלו מבוססים על בדיקות סטנדרטיות ומסופקים כהתייחסות למהנדסים ומומחי רכש.
| פָּרָמֶטֶר | מִפרָט | תקן בדיקה |
| חוֹמֶר | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| קַשִׁיוּת | ≤ 160 HBW | ASTM E10 |
| חוזק מתיחה | ≥ 485 MPa | ASTM E8 |
| חוזק תשואה | ≥ 170 MPa | ASTM E8 |
| הַאֲרָכָה | ≥ 40% | ASTM E8 |
| קורוזיה בין-גרגירית | לַעֲבוֹר | ASTM A262 תרגול E |
| טמפרטורת פעולה מקסימלית | 800 מעלות צלזיוס (רציף) | — |
| לחץ הפעלה מקסימלי | 20,000 psi (תלוי בפרופיל) | — |
| גימור פני השטח | Ra 1.6 מיקרומטר מקסימום | — |
| מידות סטנדרטיות | פרופילי R, RX, BX לכל API 6A | API 6A |
במפעל שלנו, אנו מייצרים אטמי טבעת מפרקים כדי לעמוד במפרטים אלה ועוד. אנו יכולים גם לייצר אטמים מותאמים אישית עבור יישומים מיוחדים. תהליך בקרת האיכות שלנו כולל בדיקת מימד, הסמכת חומרים ובדיקות ביצועים. אנו מספקים תעודת התאמה בכל הזמנה, המתעדת את הרכב החומר, התכונות המכניות ותוצאות הבדיקה. רמה זו של תיעוד חיונית עבור יישומים בים, שבהם העקיבות והבטחת האיכות הם קריטיים.
שאלה 1: מה ההבדל בין אטמי משותף טבעת SS316 ו-SS316L?
תשובה: ההבדל העיקרי הוא תכולת הפחמן. ל-SS316 תכולת פחמן מקסימלית של 0.08%, בעוד של-SS316L תכולת פחמן מקסימלית של 0.03%. תכולת הפחמן הנמוכה יותר של SS316L הופכת אותו לעמיד בפני רגישות וקורוזיה בין-גרגירית, שחשובה ביישומים מרותכים ובטמפרטורות גבוהות. עבור סביבות ימיות וימי, SS316L מועדף בדרך כלל בגלל התנגדות קורוזיה מעולה שלו.
שאלה 2: האם ניתן להשתמש באטמי משותף טבעת SS316L בשירות גז חמוץ?
תשובה: SS316L אינו מומלץ לשירות גז חמוץ (סביבות המכילות H2S) מכיוון שהוא רגיש לפיצוח מתח גופרתי. עבור יישומי גז חמוץ, נדרש בדרך כלל חומר קשיח יותר כגון Inconel 625 או פלדת אל חלד דופלקס. בחירת חומר האטם צריכה להתבסס על ההרכב והתנאים הספציפיים של נוזל התהליך. הצוות הטכני שלנו יכול לייעץ לגבי החומר הטוב ביותר עבור היישום שלך.
שאלה 3: מהי הטמפרטורה המקסימלית שאטמי מפרקי טבעת SS316L יכולים לעמוד בה?
תשובה: אטמי משותף טבעת SS316L יכולים לעמוד בטמפרטורות הפעלה מתמשכות של עד 800 מעלות צלזיוס. עם זאת, בטמפרטורות מעל 425 מעלות צלזיוס, החומר עשוי להיות רגיש לרגישות אם הוא אינו מיוצב כראוי. עבור יישומים בטמפרטורה גבוהה, חשוב לוודא שהחומר עבר טיפול חום כראוי ונבדק לעמידות בפני קורוזיה בין-גרגירית. המפעל שלנו מספק הסמכה לבדיקת קורוזיה בין-גרגירית לכל האטמים בטמפרטורה גבוהה.
שאלה 4: כיצד אוכל לבחור את פרופיל אטם משותף הטבעתי הנכון עבור היישום שלי?
תשובה: בחירת הפרופיל תלויה בלחץ, בטמפרטורה ובאופי הנוזל. סוג R מתאים ליישומים למטרות כלליות עד 10,000 psi. סוג RX משמש ללחצים גבוהים יותר עד 15,000 psi. סוג BX משמש ליישומים התובעניים ביותר עד 20,000 psi. מפרט האוגן יכתיב גם את הפרופיל הנדרש. הצוות הטכני שלנו יכול לסייע לך בבחירת הפרופיל הנכון עבור היישום הספציפי שלך.
שאלה 5: איזה תיעוד מסופק עם אטמי מפרקי טבעת SS316L?
תשובה: אנו מספקים תעודת התאמה בכל הזמנה, המתעדת את הרכב החומר, התכונות המכניות ותוצאות הבדיקה. זה כולל את הניתוח הכימי, תוצאות בדיקת המתיחה, תוצאות בדיקת הקשיות ותוצאות בדיקת קורוזיה בין-גרגירית. אנו מספקים גם דוחות בדיקת מימדים ותעודת עקיבות חומרית. תיעוד זה חיוני להבטחת איכות ותאימות לתקנות ביישומים ימיים ויישומיים.
אטמי טבעות SS316L הם הבחירה האידיאלית עבור יישומים ימיים ויישומיים מכיוון שהם מציעים שילוב ייחודי של עמידות בפני קורוזיה, חוזק מכני ויציבות תרמית. תכולת המוליבדן של SS316L מספקת עמידות מצוינת בפני קורוזיה של כלוריד וקורוזיה, בעוד שתכולת הפחמן הנמוכה מונעת רגישות וקורוזיה בין-גרעינית. ניתן לעבד את החומר למגוון פרופילים כדי לעמוד בדרישות הלחץ והטמפרטורה של היישום. וניתן לאשר אותו לעמוד בתקני האיכות המחמירים ביותר. ב-Ningbo Kaxite Sealing Materials Co., Ltd., למפעל שלנו יש את המומחיות והציוד לייצור אטמי מפרקי טבעת SS316L העונים על הדרישות התובעניות ביותר של תעשיית החוף.
בין אם אתם מתכננים פלטפורמה חדשה מהחוף או מתחזק פלטפורמה קיימת, אנו מזמינים אתכם ליצור קשר עם הצוות הטכני שלנו כדי לדון בדרישות האטם שלכם. אנו יכולים לספק מפרטי מוצר מפורטים, אישורי חומרים ותמיכה ביישומים. המחויבות שלנו לאיכות ולשביעות רצון לקוחות הפכה אותנו לשותף מהימן לפתרונות איטום ברחבי העולם.
צור קשר עם Ningbo Kaxite Sealing Materials Co., Ltd עוד היוםכדי לדון בדרישות אטם משותף הטבעת שלך ולגלות כיצד אטמי ה-SS316L שלנו יכולים לעמוד באתגרים של היישומים הימיים והיישומים שלך.
