בצינור גז בלחץ גבוה או במפצח הידרו-מזוק, החיבורים האוגנים חייבים להכיל נוזלים בלחצים העולה על 400 בר ובטמפרטורות העוברות מחזוריות מסביבה למעל 500 מעלות צלזיוס. האטם שמבצע את פונקציית האיטום הזו אינו יריעה רכה וניתנת לדחיסה. זוהי טבעת מתכת מוצקה - אטם משותף טבעת - האוטמת באמצעות מנגנון השונה מהותית מזה של אטם רגיל. אטם מפרק הטבעת אינו מסתמך על האלסטיות של חומר גומי או גרפיט. זה מסתמך על היישום המדויק של עומס מראש של הבורג כדי לאלץ מגע מתכת למתכת בין האטם לחריץ האוגן. עומס הבורג מראש הוא הכוח שמפעיל את ביצועי האיטום של האטם. ללא עומס מוקדם מספיק, אטם מפרק הטבעת לא יאטם. עם עומס מוקדם מופרז, האוגן או האטם עלולים להינזק. עומס הבורג מראש הוא המשתנה הקריטי שקובע את הצלחתו או הכישלון של המפרק.
השאלה כיצד עומס מראש של הבורג מפעיל את ביצועי האיטום של אטם משותף טבעת היא שאלה של מכניקה ומדעי החומרים. עומס מראש של הבורג יוצר לחץ ישיבה על האטם, וגורם לו להתאים לחריץ האוגן. חומר האטם חייב להיות בעל הקשיות הנכונה כדי לעוות מעט ולמלא את האי סדרים המיקרוסקופיים במשטח החריץ. האוגן חייב להיות חזק מספיק כדי לעמוד בעומס מראש מבלי להיכנע. ויש להדק את הברגים בתבנית מבוקרת כדי להבטיח חלוקת עומס אחידה סביב הטבעת. מאמר זה יבחן את המכניקה של הטעינה המוקדמת של הבורג, העיצוב של אטם משותף הטבעת, תפקיד קשיות האטם והשיקולים המעשיים להשגת איטום אמין. אנו נספק גם מפרט מפורט עבור שלנואטמי משותף טבעתמהמפעל שלנו ב-Ningbo Kaxite Sealing Materials Co., Ltd.

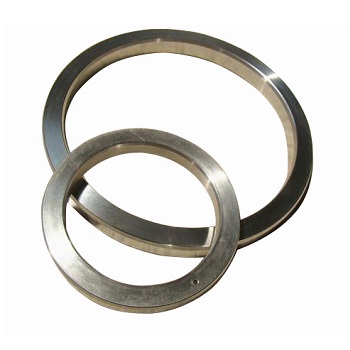

אטם משותף טבעת הוא אלמנט איטום מתכתי המשמש בחיבורי אוגן בלחץ גבוה ובטמפרטורה גבוהה. הוא עשוי בדרך כלל מטבעת מתכת מוצקה עם חתך אובלי או מתומן. האטם מתוכנן להתאים לחריץ מעובד בדיוק על פני האוגן. כאשר האוגנים מוברגים יחדיו, האטם נדחס בין שני החריצים, ויוצר אטם מתכת למתכת. מנגנון האיטום של אטם משותף טבעת שונה מזה של אטם רך. אטם רך אוטם על ידי התאמה למשטח האוגן ומילוי האי סדרים המיקרוסקופיים. אטם משותף טבעת אוטם על ידי עיוות קל של המתכת ויצירת מגע קו עם החריץ. מתח המגע בקו המגע גבוה במיוחד, מה שיוצר אטימה גם בלחצים גבוהים מאוד. הטבלה שלהלן מסכמת את המאפיינים העיקריים של אטם משותף טבעת.
| תכונה | תֵאוּר |
| חוֹמֶר | ברזל רך, פלדת פחמן, נירוסטה, מונל, אינקונל |
| חתך | סגלגל או מתומן |
| מנגנון איטום | מגע קו מתכת למתכת |
| דירוג לחץ | עד 10,000 psi (690 בר) ומעלה |
| דירוג טמפרטורה | -200°C עד +850°C (תלוי בחומר) |
| תקנים | API 6A, ASME B16.20 |
ב- Kaxite, המפעל שלנו מייצר אטמי טבעת מפרקים במגוון חומרים וגדלים כדי לעמוד בדרישות של היישומים התובעניים ביותר. אנו משתמשים בעיבוד שבבי מדויק כדי להבטיח שמידות האטם מדויקות וגימור פני השטח נכון. האטמים שלנו מאושרים לתקני API 6A ו-ASME B16.20, מה שמבטיח שהם עומדים ברמות הגבוהות ביותר של איכות ואמינות.
עומס מראש של בורג הוא המתח שנוצר בברגים כאשר הם מהודקים. הכוח הוא שמהדק את האוגנים ודוחס את האטם. ללא עומס מראש של הבורג, האוגנים לא יוחזקו יחד, והאטם לא יידחס. עומס הבורג מראש הוא מה שמפעיל את ביצועי האיטום של אטם מפרק הטבעת. כאשר הברגים מהודקים, כוח העומס מראש מועבר דרך האוגנים לאטם. האטם נדחס כנגד החריץ, יוצר מגע במתח גבוה האוטם את המפרק. כמות העומס מראש קובעת את מתח הישיבה על האטם, אשר בתורו קובע את איכות האיטום. אם העומס הקדום נמוך מדי, מתח הישיבה לא יהיה מספיק, והמפרק ידלוף. אם העומס המוקדם גבוה מדי, האוגן או האטם עלולים להיכנע, ולגרום גם לדליפה. יש לחשב ומבוקר בקפידה את עומס הבורג מראש כדי להבטיח אטימה אמינה. הטבלה שלהלן ממחישה את הקשר בין עומס מראש של הבורג ולחץ הישיבה של האטם.
| טעינת בורג מראש (kN) | לחץ מושב אטם (MPa) | ביצועי איטום |
| 50 | 100 | לֹא מַסְפִּיק; צפוי לדלוף |
| 100 | 200 | שׁוּלִי; עלול לדלוף בלחץ |
| 150 | 300 | טוֹב; חותם אמין |
| 200 | 400 | מְעוּלֶה; איטום אופטימלי |
| 250 | 500 | מוּפרָז; סיכון של כניעה של אוגן |
במפעל שלנו, אנו מספקים ללקוחותינו המלצות הברגה מפורטות עבור אטמי המפרקים הטבעתיים שלנו. אנו מציינים את עומס הבורג מראש הנדרש, דפוס ההידוק ודרישות הסיכה. צוות ההנדסה שלנו יכול לסייע בחישוב של העומס המוקדם הנכון עבור שילוב האוגן והאטם הספציפי שלך. אנו מציעים גם תמיכה טכנית באתר במידת הצורך.
הקשיות של אטם משותף הטבעת היא גורם קריטי בביצועי האיטום שלו. האטם חייב להיות רך מספיק כדי לעוות מעט מתחת לעומס מראש של הבורג, להתאים לחריץ האוגן וליצור אטימה. עם זאת, זה חייב להיות גם קשה מספיק כדי להתנגד לשחול ולשמור על צורתו בלחץ גבוה. קשיות האטם נקבעת לפי החומר ממנו הוא עשוי. ברזל רך הוא החומר הרך והנפוץ ביותר. זה מתאים ליישומים בלחץ נמוך ובטמפרטורה נמוכה. פלדת פחמן קשה יותר ומשמשת ללחצים גבוהים יותר. נירוסטה קשה יותר ומספקת עמידות בפני קורוזיה. Monel ו-Inconel משמשים ליישומים התובעניים ביותר, שבהם נדרשים חוזק גבוה ועמידות בפני קורוזיה. הטבלה שלהלן מסכמת את הקשיות והיישומים האופייניים של חומרים נפוצים של אטמי טבעת מפרקים.
| חוֹמֶר | קשיות (HB) | לחץ מקסימלי (בר) | יישום טיפוסי |
| ברזל רך | 90 - 120 | 100 | מים בלחץ נמוך, קיטור |
| פלדת פחמן | 120 - 150 | 250 | נפט וגז, תעשייה כללית |
| נירוסטה 304 | 150 - 180 | 400 | כימי, פטרוכימי |
| נירוסטה 316 | 150 - 180 | 400 | סביבות קורוזיביות |
| מונל | 150 - 200 | 500 | מי ים, בטמפרטורה גבוהה |
| אינקונל | 180 - 250 | 690 | טמפרטורה גבוהה, לחץ גבוה |
בְּNingbo Kaxite Sealing Materials Co., Ltd., אנו מייצרים אטמי טבעת מפרקים בכל החומרים הללו. אנו מציעים גם מגוון רמות קשיות בתוך כל חומר כדי להתאים ליישומים שונים. צוות ההנדסה שלנו יכול לעזור לך לבחור את החומר והקשיחות המתאימים לדרישות הספציפיות שלך.
חריץ האוגן הוא האזור השקוע על פני האוגן שאליו מונח אטם מפרק הטבעת. הממדים וגימור פני השטח של החריץ הם קריטיים לביצועי האיטום של האטם. יש לעבד את החריץ לפי סובלנות מדויקת כדי להבטיח שהאטם יושב כראוי ושמתח המגע אחיד. זווית החריץ, עומק החריץ ורוחב החריץ כולם משפיעים על ביצועי האיטום. גימור פני השטח של החריץ חייב להיות חלק מספיק כדי לאפשר לאטם להתעוות ולמלא את האי סדרים המיקרוסקופיים, אך לא חלק עד כדי כך שהאטם לא יכול לאחוז במשטח. הטבלה שלהלן מסכמת את פרמטרי החריצים העיקריים עבור אטמי מפרקי טבעת סטנדרטיים.
| פָּרָמֶטֶר | מִפרָט | חֲשִׁיבוּת |
| זווית חריץ | 23° ± 1° (סגלגל); 23° ± 1° (מתומן) | מבטיח ישיבה נכונה ומגע |
| עומק חריץ | לפי API 6A / ASME B16.20 | מבטיח שהאטם נתפס במלואו |
| רוחב חריץ | לפי API 6A / ASME B16.20 | מבטיח התאמה של האטם ללא מרווח מוגזם |
| גימור פני השטח (Ra) | 1.6 - 3.2 מיקרומטר | מאפשר לאטם אחיזה ואטימה |
| שְׁטִיחוּת | 0.05 מ"מ לכל 100 מ"מ | מבטיח מתח מגע אחיד |
במפעל שלנו, אנו יכולים לספק תמיכה טכנית בתכנון חריץ אוגן ועיבוד שבבי. אנו מציעים גם שירות בדיקת חריצים כדי לוודא שהחריץ עומד בדרישות התקן הרלוונטי. זה חשוב כי חריץ בלוי או פגום יכול למנוע אפילו אטם חדש לאטום כראוי.
חישוב עומס הבורג מראש הוא שלב קריטי בתכנון והרכבה של מפרק אטם טבעת. העומס המוקדם חייב להיות מספיק כדי ליצור את עומס הישיבה הנדרש על האטם, אך לא כל כך גבוה עד שהוא יניב את האוגן או את הברגים. החישוב לוקח בחשבון את מתח הישיבה של האטם, מידות האוגן, גודל הבורג והחומר, ולחץ ההפעלה והטמפרטורה. העומס מראש מחושב בדרך כלל באמצעות קוד הדוד וכלי הלחץ של ASME או התקן המקביל. לאחר חישוב העומס מראש, יש להפעילו על הברגים בצורה מבוקרת. זה נעשה בדרך כלל באמצעות מפתח מומנט או מותחן הידראולי. יש לעקוב אחר דפוס ההידוק כדי להבטיח חלוקת עומס אחידה. הטבלה שלהלן מסכמת את השלבים העיקריים בהפעלת עומס מראש של בריח.
| שָׁלָב | פְּעוּלָה | מַטָרָה |
| 1 | נקה ובדוק את האוגן והחריץ | ודא שאין פסולת או נזק |
| 2 | יש לשמן את הברגים ואת פני האומים | הפחיתו את החיכוך והבטיחו עומס מוקדם עקבי |
| 3 | חזקו ברגים בדוגמת כוכבים ל-30% ממומנט היעד | השב את האטם ויישר את האוגנים |
| 4 | חזקו ברגים בתבנית כוכבים ל-60% ממומנט היעד | דחוס את האטם בהדרגה |
| 5 | חזקו ברגים בתבנית כוכבים ל-100% ממומנט היעד | השג טעינה מוקדמת סופית |
| 6 | בדוק מומנט לאחר 24 שעות | פיצוי על זחילה והרפיה |
ב-Ningbo Kaxite Sealing Materials Co., Ltd., אנו מספקים ללקוחותינו נהלי הברגה מפורטים עבור אטמי המפרקים הטבעתיים שלנו. אנו מציעים גם הדרכה ותמיכה באתר כדי להבטיח שהטעינה המוקדמת מופעלת כהלכה. המטרה שלנו היא לעזור ללקוחותינו להשיג אטימה אמינה בכל פעם.
המפרט העיקרי של אטם משותף טבעת כולל את גודל האטם, דרגת הלחץ, החומר, סוג החתך והקשיות. הטבלה שלהלן מספקת סיכום של המפרט הטיפוסי עבור אטמי המפרקים הטבעתיים שלנו.
| מִפרָט | לָנוּעַ | הערות |
| גוֹדֶל | 1/2 אינץ' עד 36 אינץ' | לפי API 6A / ASME B16.20 |
| שיעור לחץ | כיתה 150 עד כיתה 2500 | גם לחצים API 6A |
| חוֹמֶר | ברזל רך, פלדת פחמן, SS304, SS316, Monel, Inconel | נבחר על סמך יישום |
| סוג חתך רוחב | סגלגל (R), מתומן (RX), ביצועים גבוהים (BX) | נבחר על סמך לחץ וחריץ |
| קַשִׁיוּת | לפי תקן חומר | נבחר על בסיס חומר אוגן |
| גימור פני השטח | Ra 1.6 - 3.2 מיקרומטר | מבטיח ישיבה נכונה |
| תקנים | API 6A, ASME B16.20, DIN 2693 | עמידה בתקנים בינלאומיים |
במפעל שלנו, אנו מייצרים אטמי טבעת מפרקים כדי לעמוד במפרטים אלה ועוד. אנו יכולים להתאים אישית את האטם כך שיתאים לדרישות הפרויקט הספציפיות, כולל חומרים מיוחדים, גדלים מיוחדים וחתכים מיוחדים. צוות ההנדסה שלנו יכול לסייע בתהליך הבחירה ולספק נתונים טכניים מפורטים עבור הפרויקט שלך.
שאלה 1: מהו עומס הבורג המומלץ עבור אטם מפרק טבעת?
תשובה: עומס הבורג המומלץ תלוי בגודל האטם, בדרגת הלחץ, בחומר האטם ובחומר האוגן. זה מחושב בדרך כלל באמצעות קוד הדוד וכלי הלחץ של ASME או התקן המקביל. העומס המוקדם חייב להיות מספיק כדי ליצור את עומס הישיבה הנדרש על האטם מבלי להניף את האוגן או הברגים. ב-Ningbo Kaxite Sealing Materials Co., Ltd., אנו מספקים המלצות הברגה מפורטות עבור כל אחד מאוטמי הטבעת שלנו.
שאלה 2: האם ניתן לעשות שימוש חוזר באטם מפרק טבעת?
תשובה: באופן כללי, אין לעשות שימוש חוזר באטם משותף טבעת. כאשר האטם נדחס, הוא מתעוות פלסטית כדי להתאים לחריץ. עיוות זה הוא קבוע, והאטם לא יחזור לצורתו המקורית. שימוש חוזר באטם משותף טבעת עלול לגרום לדליפה מכיוון שהאטם לא יאטם כראוי בפעם השנייה. התקן בתעשייה הוא החלפת האטם בכל פעם שהמפרק נפתח. המפעל שלנו ממליץ להשתמש באטם חדש לכל הרכבה.
שאלה 3: מה ההבדל בין אטם מפרק טבעת סגלגל לאוטם טבעת מתומן?
תשובה: לאטם הסגלגל (סוג R) יש חתך מעוגל והוא משמש ביישומים סטנדרטיים. לאטם המתומן (סוג RX) יש חתך שטוח צדדי המספק אטימה יעילה יותר בלחצים גבוהים יותר. האטם המתומן דורש עיצוב חריץ שונה מהאטם הסגלגל. הבחירה בין השניים תלויה בדרגת הלחץ ובחריץ האוגן. צוות ההנדסה שלנו יכול לעזור לך לבחור את הסוג המתאים ליישום שלך.
שאלה 4: כיצד אוכל לדעת אם אטם מפרק הטבעת שלי דולף?
תשובה: הסימנים של אטם מפרק טבעת דולף כוללים נוזל או גז שנמלט מהמפרק גלוי, ירידה בלחץ המערכת, ונוכחות של קול שריקה. אם אתה חושד בנזילה, יש להוריד את הלחץ של המפרק ולבדוק מיד. יש להחליף את האטם, ולבדוק את חריץ האוגן לאיתור נזק. דליפות עלולות להיות מסוכנות, במיוחד בשירות בלחץ גבוה או רעיל, ולכן אין להתעלם מהן.
שאלה 5: מהי דפוס ההידוק הנכון עבור אוגן אטם טבעת?
תשובה: תבנית ההידוק הנכונה היא תבנית כוכבים, כאשר הברגים מהודקים ברצף הצלבה. יש להדק את הברגים במספר שלבים, בדרך כלל 30%, 60% ו-100% ממומנט היעד. זה מבטיח שהאטם נדחס באופן שווה ושהאוגנים יישארו מקבילים. לאחר ההידוק הראשוני, יש לבדוק את המומנט לאחר 24 שעות כדי לפצות על זחילה והרפיה. ב-Ningbo Kaxite Sealing Materials Co., Ltd., אנו מספקים נהלי הידוק מפורטים עבור אטמי המפרקים הטבעתיים שלנו.
עומס מראש של בורג הוא הכוח שמפעיל את ביצועי האיטום של אטם משותף טבעת. ללא עומס מוקדם מספיק, האטם אינו יכול להתעוות וליצור את מגע המתח הגבוה הדרוש לאיטום מפרקים בלחץ גבוה ובטמפרטורה גבוהה. יש לחשב, ליישם ולבקר בקפידה את עומס הבורג מראש כדי להבטיח אטימה אמינה. חומר האטם, חריץ האוגן והליך ההברגה ממלאים תפקיד בביצועי האיטום. ב-Ningbo Kaxite Sealing Materials Co., Ltd., למפעל שלנו יש את המומחיות והניסיון לייצור אטמי טבעת מפרקים העונים על הדרישות התובעניות ביותר. אנו משתמשים בחומרים איכותיים, בעיבוד שבבי מדויק ובבדיקות קפדניות כדי להבטיח שכל אטם שאנו מייצרים מספק ביצועים אמינים. אנו מספקים גם תמיכה טכנית מקיפה כדי לעזור ללקוחותינו להשיג חותם מוצלח.
בין אם אתם מתכננים מערכת בלחץ גבוה חדשה או מתחזקת מערכת קיימת, אנו מזמינים אתכם ליצור קשר עם הצוות הטכני שלנו כדי לדון בדרישות שלכם. אנו יכולים לספק מפרטי מוצר, המלצות הברגה ותמיכה באתר. המחויבות שלנו לאיכות ולשביעות רצון לקוחות הפכה אותנו לשותף מהימן לאיטום יישומים ברחבי העולם.
צור קשר עם Ningbo Kaxite Sealing Materials Co., Ltd עוד היוםכדי לדון בדרישות אטם מפרק הטבעת שלך ולגלות כיצד המוצרים שלנו יכולים להבטיח אטימה אמינה ביישומים התובעניים ביותר שלך.
