מהנדס תחזוקה של מפעל כימי מתמודד עם בעיה מתמשכת: המשאבות הצנטריפוגליות בקו העברת החומצה דולפות בבלוטה. האריזה הקונבנציונלית עובדת במשך כמה שבועות, ואז מתקשה, נסדקת ומתחילה לטפטף. המהנדס צריך פתרון איטום שיכול להתמודד עם חומצה גופרתית ב-80°C, שניתן להתקין במהירות במהלך חלון תחזוקה קצר, שיחזיק מעמד עד להשבתה המתוכננת הבאה. התשובה, במקרים רבים כאלה, היאאריזת PTFE. PTFE, או polytetrafluoroethylene, הוא פלואורפולימר הידוע באדישות הכימית שלו, החיכוך הנמוך וטווח הטמפרטורות הרחב שלו. בצורת אריזה, הוא מספק אלמנט איטום גמיש, קלוע שניתן לחתוך לאורך ולהתקין בבלוטת משאבה ללא צורך בעיבוד שבבי מדויק או ייצור אטם מותאם אישית.
מדריך זה נכתב עבור מהנדסי רכש ומנהלי תחזוקה אשר מעריכים אריזת PTFE עבור יישומי איטום משאבות תעשייתיות. אנו נסביר כיצד פועלת אריזת PTFE, את הדרגות והקונסטרוקציות השונות הזמינות, את מגבלות הביצועים שאתה צריך לדעת, את דרישות ההתקנה והקריטריונים לבחירת ספק. אנו גם נספק פרמטרים מפורטים של המוצר מהמפעל שלנו בNingbo Kaxite Sealing Materials Co., Ltd.בין אם אתם אוטמים משאבות צנטריפוגליות, משאבות הדדיות, מערבלים או שסתומים, מדריך זה יעזור לכם לקבוע האם אריזת PTFE היא הבחירה הנכונה עבור היישום שלכם וכיצד לציין זאת בצורה נכונה.
אריזת PTFE היא חומר איטום קלוע העשוי מסיבים או חוטים מפוליטטרהפלואורואתילן. הוא מסופק באורך רציף, בדרך כלל בחתך מרובע או מלבני, והוא נחתך לאורך ונכרך סביב פיר המשאבה בקופסת המילוי. האריזה נדחסת על ידי עוקב הבלוטה, מה שמאלץ את החומר כנגד הפיר וקדח הארגז. הדחיסה יוצרת אטימה המונעת נזילת נוזל התהליך לאורך הפיר. אריזת PTFE משמשת במגוון רחב של משאבות תעשייתיות, לרבות משאבות צנטריפוגליות, הדדיות וסיבוביות, כמו גם בשסתומים, מערבלים ומערבלים. הטבלה שלהלן מסכמת את הרכיבים של קופסת מילוי טיפוסית של משאבה עם אריזת PTFE.
| רְכִיב | פוּנקצִיָה | חוֹמֶר |
| קופסת מילוי | מאחסן את טבעות האריזה | ברזל יצוק, נירוסטה |
| טבעות אריזה | צור את האיטום כנגד הפיר | חוט קלוע PTFE |
| עוקב בלוטות | דוחס את האריזה | ברונזה, נירוסטה |
| טבעת פנסים | מחלק מי שטיפה או חומר סיכה | PTFE, ברונזה |
| פִּיר | אלמנט מסתובב שהאריזה אוטמת נגדו | נירוסטה, סגסוגת |
ב- Kaxite, המפעל שלנו מייצר אריזות PTFE במגוון של קונסטרוקציות לאיטום משאבות תעשייתיות. אנו משתמשים בחוטי PTFE איכותיים ובטכניקות שזירה כדי לייצר אריזה גמישה, עמידה ועמידה כימית. צוות ההנדסה שלנו יכול לייעץ לגבי דרגת האריזה והגודל המתאימים לתנאי המשאבה והתהליך הספציפיים שלך.

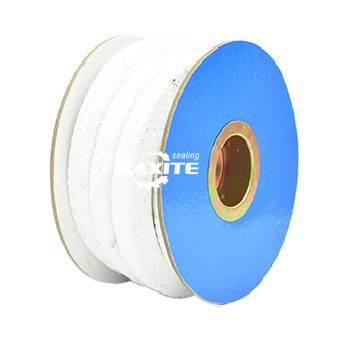

אריזת PTFE זמינה במספר דרגות וקונסטרוקציות, כל אחת מתאימה ליישומים שונים. הסוגים הנפוצים ביותר הם אריזת PTFE טהורה, אריזת PTFE עם הספגה של חומר סיכה, אריזת PTFE עם גרפיט ואריזת PTFE עם סיבי ארמיד. אריזת PTFE טהורה מציעה את העמידות הכימית הגבוהה ביותר ואת החיכוך הנמוך ביותר, אך יש לה חוזק מכני נמוך יותר והיא נוטה לזרימה קרה בלחץ גבוה. אריזת PTFE עם הספגה של חומר סיכה (כגון סיליקון או שמן מינרלי) משפרת את הגמישות ומפחיתה את החיכוך, מה שהופך אותה מתאימה לאיטום משאבה למטרות כלליות. אריזת PTFE עם גרפיט משפרת מוליכות תרמית ומפחיתה בלאי, מה שהופך אותה למתאים ליישומים במהירות גבוהה ובטמפרטורה גבוהה. אריזת PTFE עם סיבי ארמיד משפרת חוזק מכני ועמידות בפני אקסטרוזיה, מה שהופך אותו מתאים למשאבות בלחץ גבוה. הטבלה שלהלן משווה ציונים אלו.
| צִיוּן | הֶרכֵּב | עמידות כימית | חוזק מכני | יישום טיפוסי |
| PTFE טהור | חוט 100% PTFE | מְעוּלֶה | לְמַתֵן | משאבות כימיות, שירות בלחץ נמוך |
| PTFE משומן | PTFE + סיליקון או שמן מינרלי | מְעוּלֶה | לְמַתֵן | משאבות לשימוש כללי, מים, כימיקלים קלים |
| גרפיט PTFE | PTFE + גרפיט | מְעוּלֶה | טוֹב | משאבות במהירות גבוהה בטמפרטורה גבוהה |
| ארמיד PTFE | PTFE + סיבי ארמיד | טוֹב | מְעוּלֶה | משאבות בלחץ גבוה, slurries |
במפעל שלנו, אנו מייצרים את כל ארבעת הדרגות של אריזת PTFE. אנו מציעים גם קונסטרוקציות מותאמות אישית, כמו אריזה בליבת סיליקון או אריזה בשכבה חיצונית ספוגת גרפיט. המטרה שלנו היא לספק ללקוחותינו את הציון המתאים ביותר לנוזל התהליך, הטמפרטורה, הלחץ ומהירות הציר שלהם.
בעוד שאריזת PTFE מציעה עמידות כימית מעולה וחיכוך נמוך, יש לה מגבלות ביצועים שהקונים חייבים להבין. המגבלות החשובות ביותר הן טמפרטורה, לחץ, מהירות פיר ותאימות כימית. מגבלת הטמפרטורה תלויה בדרגה. אריזת PTFE טהורה יכולה לפעול עד כ-260 מעלות צלזיוס, אך התכונות המכניות מתדרדרות מעל 150 מעלות צלזיוס. אריזת גרפיט PTFE יכולה לפעול עד 300 מעלות צלזיוס. מגבלת הלחץ תלויה במבנה. אריזת PTFE טהורה מוגבלת לכ-10 בר, בעוד שאריזת PTFE ארמיד יכולה להתמודד עם עד 50 בר. מגבלת מהירות הציר תלויה באריזה ובסיכה. אריזת PTFE טהורה מוגבלת לכ-10 מ"ש, בעוד שאריזת PTFE גרפיט יכולה להתמודד עם עד 20 מ"ש. התאימות הכימית מצוינת בדרך כלל, אבל PTFE יכול להיות מותקף על ידי מתכות אלקליות מותכות, פלואור וכמה תרכובות הלוגניות. הטבלה שלהלן מסכמת את גבולות הביצוע של הציונים השונים.
| צִיוּן | טמפרטורה מקסימלית (°C) | לחץ מקסימלי (בר) | מהירות פיר מקסימלית (מ/ש) | תאימות כימית |
| PTFE טהור | 260 | 10 | 10 | מעולה (למעט מתכות אלקליות מותכות, פלואור) |
| PTFE משומן | 260 | 15 | 12 | מְעוּלֶה |
| גרפיט PTFE | 300 | 25 | 20 | מְעוּלֶה |
| ארמיד PTFE | 280 | 50 | 15 | טוב (ארמיד עלול להיות מותקף על ידי חומצות חזקות) |
ב-Ningbo Kaxite Sealing Materials Co., Ltd., המפעל שלנו בודק את אריזת ה-PTFE שלנו כדי לאמת את מגבלות הביצועים הללו. אנו מספקים גם הדרכה ליישום כדי לעזור ללקוחותינו לבחור את הדרגה המתאימה לתנאים הספציפיים שלהם. אנו ממליצים לקונים תמיד להתייעץ עם יצרן האריזה לפני השימוש באריזת PTFE ביישומים שמתקרבים לגבולות אלה.
הביצועים של אריזת PTFE תלויים לא רק בחומר אלא גם בהתקנה. התקנה לא נכונה היא הגורם המוביל לכשל באריזה. שלבי ההתקנה העיקריים הם: ניקוי קופסת המילוי, חיתוך טבעות האריזה לאורך הנכון, התקנת הטבעות אחת אחת בכיוון הנכון, והידוק עוקב הבלוטה לדחיסה הנכונה. יש לחתוך את טבעות האריזה בעזרת סכין חדה ומחצב כדי להבטיח חיתוך מרובע. יש להתקין את הטבעות כשהחתך האלכסוני מוסט ב-90 מעלות מהטבעת הקודמת, ויוצר אטם מבוך. יש להדק את עוקב הבלוטה בהדרגה ובאופן שווה, כאשר הציר מסובב בין התאמה. הטבלה שלהלן מסכמת את שלבי ההתקנה וחשיבותם.
| שלב ההתקנה | נוֹהָל | חֲשִׁיבוּת |
| תיבת מילוי נקייה | הסר את האריזה הישנה, נקה את הקדח והפיר | מונע נתיבים של זיהום ודליפה |
| חתוך טבעות | השתמשו בסכין חדה ומחצב לחיתוך מרובע | מבטיח התאמה ואיטום נאותים |
| התקן טבעות | אחד בכל פעם, קיצוץ של 90 מעלות | יוצר חותם מבוך |
| הדקו את הבלוטה | סובב את הציר בהדרגה, באופן שווה בין התאמות | מונע דחיסת יתר ובלאי פיר |
| הרצה | אפשר לאריזה להתיישב ולהתאים לפי הצורך | מבטיח ביצועים לטווח ארוך |
במפעל שלנו, אנו מספקים הוראות התקנה מפורטות עם כל הזמנת PTFE אריזה. אנו מציעים גם הכשרה באתר לצוותי תחזוקה. המטרה שלנו היא להבטיח שאריזת ה-PTFE שלנו תפעל בצורה מהימנה מההפעלה הראשונה ולאורך חיי השירות שלה.
הערכת ספק של אריזת PTFE דורשת התמקדות באיכות החומר, יכולת הייצור, בדיקות, תמיכה ביישומים וביצועי אספקה. על הספק להשתמש בחוטי PTFE איכותיים ולשמור על בקרת איכות קפדנית בתהליך השזירה. הם חייבים להיות בעלי יכולת בדיקה כדי לאמת את ביצועי האריזה. הם חייבים לספק תמיכה ביישומים כדי לעזור ללקוחות לבחור את הדרגה הנכונה ולהתקין אותה בצורה נכונה. והם חייבים להיות בעלי ביצועי אספקה אמינים כדי לשמור על לוחות הזמנים של התחזוקה במסלול. הטבלה שלהלן מסכמת את קריטריוני ההערכה הללו.
| קריטריון הערכה | מה לחפש | למה זה חשוב |
| איכות החומר | חוט PTFE איכותי, חומרי גלם מוסמכים | מבטיח עמידות כימית ועמידות |
| יכולת ייצור | מכונות קליעה מדויקת, בקרת איכות | מבטיח צפיפות וממדים עקביים |
| בּוֹחֵן | בדיקת ביצועים, אימות חומר | מאמת מפרטים שפורסמו |
| תמיכה באפליקציות | בחירת כיתה, הדרכה בהתקנה | מבטיח ביצועים אמינים |
| ביצועי משלוח | זמינות מלאי, זמן אספקה | שומר על לוחות הזמנים של התחזוקה |
ב- Ningbo Kaxite Sealing Materials Co., Ltd., המפעל שלנו מייצר אריזות PTFE כבר למעלה מעשור. אנו משתמשים בחוטי PTFE איכותיים ומקפידים על בקרת איכות קפדנית. אנו בודקים את האריזה שלנו כדי לאמת את הביצועים. אנו מספקים תמיכה ביישומים והדרכה בהתקנה. ואנו שומרים על מלאי של גדלים סטנדרטיים לאספקה מהירה. אנו מזמינים אותך להעריך אותנו על פי קריטריונים אלה ולהתייחס בנו כשותף שלך לאריזת PTFE.
הטבלה הבאה מספקת את הפרמטרים העיקריים של המוצר עבור אריזת ה-PTFE שלנו. מוצר זה מיועד ליישומי איטום משאבות תעשייתיות וזמין במגוון דרגות וגדלים. המפעל שלנו יכול גם לייצר אריזה מותאמת אישית כדי לעמוד בדרישות ספציפיות.
| פָּרָמֶטֶר | טווח מפרט | הערות |
| חוֹמֶר | PTFE, גרפיט PTFE, Aramid PTFE | נבחר ליישום |
| חתך | 3 x 3 מ"מ עד 25 x 25 מ"מ | גדלים מותאמים אישית זמינים |
| טווח טמפרטורה | -100°C עד +300°C | תלוי בכיתה |
| טווח לחץ | עד 50 בר | תלוי בכיתה |
| מהירות פיר | עד 20 מ"ש | תלוי בכיתה |
| טווח pH | 0 - 14 | מלבד מתכות אלקליות מותכות |
| צְפִיפוּת | 1.3 - 1.8 גרם/ס"מ³ | תלוי בבנייה |
| מֶשֶׁך | 5 מ' - 50 מ' לסליל | זמינים אורכים מותאמים אישית |
| MOQ | 10 ק"ג | ניתן למשא ומתן עבור הזמנות גדולות |
| זמן אספקה | 1 - 3 שבועות | תלוי בכמות ובהתאמה אישית |
במפעל שלנו, אנו מייצרים את אריזת ה-PTFE שלנו כדי לעמוד במפרטים אלה ועוד. אנו יכולים להתאים אישית את החומר, החתך והאורך כך שיתאימו לדרישות הספציפיות שלך. מערכת בקרת האיכות שלנו כוללת בדיקת חומרי גלם, בדיקה תוך כדי תהליך ובדיקה סופית לפני המשלוח. המטרה שלנו היא לספק ללקוחותינו אריזת PTFE באיכות גבוהה העונה על דרישות הביצועים שלהם.
שאלה 1: מה ההבדל בין אריזת PTFE טהורה לאריזת PTFE גרפיט?
תשובה: אריזת PTFE טהורה עשויה מחוט 100% PTFE ומציעה את העמידות הכימית הגבוהה ביותר ואת החיכוך הנמוך ביותר. זה מתאים ליישומים בלחץ נמוך ובמהירות נמוכה. אריזת גרפיט PTFE מכילה גרפיט, המשפר מוליכות תרמית ומפחית בלאי. זה מתאים ליישומים במהירות גבוהה, בטמפרטורה גבוהה. הבחירה תלויה בתנאי ההפעלה של המשאבה שלך.
שאלה 2: באיזו תדירות יש להחליף אריזת PTFE?
תשובה: מרווח ההחלפה תלוי בתנאי ההפעלה, בדרגת האריזה ובאיכות ההתקנה. באופן כללי, יש להחליף את אריזת ה-PTFE כאשר היא מתחילה לדלוף יתר על המידה או כאשר עוקב הבלוטה מהודק עד לקצה גבול היכולת. אריזה מותקנת היטב ומתוחזקת כהלכה יכולה להימשך 6 עד 12 חודשים בשירות משאבה טיפוסי. ביישומים כימיים אגרסיביים או במהירות גבוהה, המרווח עשוי להיות קצר יותר.
שאלה 3: האם ניתן להשתמש באריזת PTFE במשאבות מזון ותרופות?
תשובה: כן, ניתן להשתמש באריזת PTFE במשאבות מזון ותרופות אם היא מיוצרת מחומרים התואמים ל-FDA והיא נטולת חומרי סיכה שאינם מאושרים למגע עם מזון. המפעל שלנו מציע אריזת PTFE בדרגת מזון העומדת בדרישות ה-FDA והאיחוד האירופי 10/2011. אנא ציין את דרישות הרגולציה שלך בעת ההזמנה.
שאלה 4: מהו הליך הידוק הבלוטות הנכון עבור אריזת PTFE?
תשובה: יש להדק את הבלוטה בהדרגה ובאופן שווה, כשהפיר מסובב בין התאמה. התחל עם הדק באצבע ולאחר מכן הדק את אגוזי הבלוטה בשישית סיבוב בכל פעם. הפעל את המשאבה למשך מספר דקות ובדוק אם יש נזילה. טפטוף קל (כמה טיפות לדקה) נורמלי לבלוטות ארוזות ועוזר לשמן את האריזה. אם הדליפה מוגזמת, הדקו את הבלוטה בעוד שישית סיבוב. אין להדק יתר על המידה, מכיוון שהדבר עלול לגרום לחיכוך מוגזם ולבלאי הציר.
שאלה 5: האם ניתן להשתמש באריזת PTFE עם תמיסות שוחקות?
תשובה: אריזת PTFE סטנדרטית אינה מומלצת עבור תמיסות שוחקות מכיוון שסיבי ה-PTFE עלולים להינזק על ידי החלקיקים השוחקים. עבור יישומים שוחקים, מומלצת אריזת ארמיד PTFE או אריזה עם קונסטרוקציה מחוזקת. חומרים אלה מציעים עמידות טובה יותר בפני שחיקה ושחול. הצוות הטכני שלנו יכול לייעץ לגבי האריזה הטובה ביותר עבור היישום שלך.
אריזת PTFE הוא פתרון איטום רב תכליתי ואמין ליישומי משאבה תעשייתיים. העמידות הכימית המעולה שלו, החיכוך הנמוך וטווח הטמפרטורות הרחב הופכים אותו למתאים למגוון רחב של נוזלי תהליך. עם זאת, הביצועים שלו תלויים בבחירת הדרגה הנכונה, בהבנת גבולות הביצועים ובהתקנה נכונה. ב-Ningbo Kaxite Sealing Materials Co., Ltd., למפעל שלנו יש את המומחיות והיכולת לייצר אריזות PTFE באיכות גבוהה עבור היישומים התובעניים ביותר. אנו משתמשים בחומרים איכותיים, קליעה מדויקת ובדיקות קפדניות כדי להבטיח שהאריזה שלנו עומדת בסטנדרטים הגבוהים ביותר של ביצועים ואמינות.
בין אם אתם אוטמים משאבות צנטריפוגליות, משאבות הדדיות, מיקסרים או שסתומים, אנו מזמינים אתכם ליצור איתנו קשר כדי לדון בדרישות שלכם. אנו יכולים לספק דוגמאות, נתונים טכניים ופתרונות מותאמים אישית. המחויבות שלנו לאיכות ולשביעות רצון לקוחות הפכה אותנו לשותף מהימן ליישומי איטום תעשייתיים ברחבי העולם.
צור קשר עם Ningbo Kaxite Sealing Materials Co., Ltd עוד היוםכדי לדון בדרישות PTFE אריזה שלך ולגלות כיצד המוצרים שלנו יכולים לשפר את האמינות של יישומי איטום המשאבה שלך.
