בתעשייה הפטרוכימית, דליפת אוגן בודדת על מפצח הידרו-בלחץ גבוה יכולה לעורר כיבוי חירום שעולה למעלה מ-500,000 דולר ליום בהפסד ייצור. בתחנת כוח, דליפת קיטור באוגן כניסת טורבינה יכולה לאלץ הפסקה מאולצת שנמשכת ימים. אלו לא אירועים נדירים. הם תוצאה ישירה של כשלי איטום, והם מהווים את אחד המקורות המשמעותיים ביותר לאובדן תחזוקה ולא מתוכנן ייצור בתעשייה הכבדה. המרכיב שבמרכז האתגר הזה הוא האטם. ובין האטמים, עיצוב אחד הוכיח את עצמו כיעיל בצורה יוצאת דופן במניעת תקלות יקרות אלה: אטם המפרקים הטבעתיים.
אטם משותף הטבעת הוא אלמנט איטום מתכתי המשמש ביישומים בלחץ גבוה ובטמפרטורות גבוהות שבהם האמינות אינה ניתנת למשא ומתן. שלא כמו אטמים רכים, המסתמכים על דחיסות ליצירת איטום, אטם משותף הטבעת יוצר אטם באמצעות מגע מתכת למתכת מדויק בין האטם לחריץ בפניי האוגן. עיצוב זה מספק אטם עמיד בפני נשיפה, עמיד מאוד בפני רכיבה תרמית, ומסוגל לעמוד בלחצים שיהרסו סוגים אחרים של אטמים. התוצאה היא הפחתה דרמטית בתחזוקה בלתי מתוכננת ואובדן ייצור. מאמר זה יסביר כיצד אטם משותף הטבעת משיג זאת, תוך בחינת העיצוב, החומרים, ההתקנה והביצועים שלו בסביבות התעשייתיות התובעניות ביותר. ב-Ningbo Kaxite Sealing Materials Co., Ltd., המפעל שלנו ייצראטמי משותף טבעתבמשך יותר משני עשורים, וראינו ממקור ראשון כיצד האטם הנכון יכול לשנות את האמינות של מפעל.
אטם משותף טבעת הוא טבעת איטום מתכת מוצקה המעובדת בממדים מדויקים ומתוכננת כך שתתאים לחריץ מתאים המעובד בפניי האוגן. האטם הוא בדרך כלל סגלגל או מתומן בחתך רוחב, והוא זמין במגוון גדלים סטנדרטיים המוגדרים על ידי API 6A ו-ASME B16.20. כאשר ברגי האוגן מהודקים, האטם נדחס בין שני פני החריצים. המתכת מתעוותת מעט, ויוצרת אטימה הדוקה ומגע קו. זה שונה מהותית מאטם רך, המסתמך על יכולת הדחיסה של החומר כדי למלא את הפגמים במשטח האוגן. אטם משותף הטבעת מסתמך על הגיאומטריה המדויקת של החריץ והאטם כדי ליצור אטם חזק ואמין כאחד.
היתרון העיקרי של אטם מפרק הטבעת הוא עמידותו בפני התפוצצות. באטם רך, אלמנט האיטום כלוא בין פני האוגן, אך הוא אינו ננעל במקומו מכנית. אם הלחץ הפנימי חורג מכוח הלחיצה של הברגים, ניתן לדחוף את האטם אל מחוץ למפרק - תופעה המכונה תקיעה. זהו כשל קטסטרופלי המשחרר את נוזל התהליך ועלול לגרום לפציעה או למוות. אטם מפרק הטבעת אינו יכול להתפוצץ מכיוון שהוא לכוד מכנית בחריץ. החריץ פועל ככלי בלימה, והאטם נדחס בתוכו. גם אם עומס הבורג אבד, האטם נשאר במקומו ושומר על אטימה. זוהי תכונת בטיחות קריטית ביישומי לחץ גבוה.
הטבלה שלהלן משווה את תכונות העיצוב ומאפייני הביצועים של אטמי טבעת מפרקים ואטמים רכים.
| תכונה | אטם משותף טבעת | אטם רך (גיליון) |
| מנגנון איטום | מגע קו מתכת למתכת | דחיסה של חומר רך |
| התנגדות לתקיעה | מעולה (כלוא מכנית) | גרוע (ניתן לשחול) |
| דירוג לחץ | עד 10,000 psi (690 בר) | עד 1,000 psi (69 בר) |
| דירוג טמפרטורה | עד 1,000 מעלות צלזיוס (תלוי בחומר) | עד 500 מעלות צלזיוס (תלוי בחומר) |
| שימוש חוזר | לא מומלץ | לא מומלץ |
| יישומים אופייניים | ראשי בארות, צינורות, בתי זיקוק, תחנות כוח | צנרת תעשייתית כללית, מערכות בלחץ נמוך |

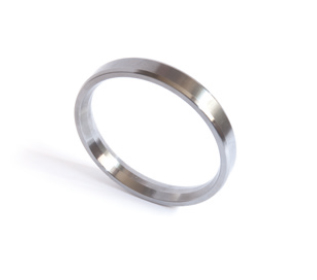

העיצוב של אטם משותף הטבעת הוא סטנדרטי כדי להבטיח יכולת החלפה. הסגנונות הנפוצים ביותר הם מסוג R (סגלגל או מתומן), סוג RX (ללחצים גבוהים יותר), וסוג BX (ללחצים גבוהים במיוחד). לכל סגנון יש גיאומטריית חריץ ודירוג לחץ ספציפיים. בְּNingbo Kaxite Sealing Materials Co., Ltd., אנו מייצרים את כל שלושת הסגנונות במגוון חומרים כדי לעמוד בדרישות של יישומים שונים.
אטם מתכת למתכת של אטם משותף טבעת הוא המפתח ליכולתו למנוע נשיפה ודליפה. כאשר ברגי האוגן מהודקים, האטם נדחס כנגד פני החריצים. המגע הראשוני הוא מגע קו - המשטח המעוגל של האטם פוגש את המשטח השטוח של החריץ. ככל שעומס הבריח גדל, המתכת בקו המגע מתעוותת פלסטית, ויוצרת אזור מגע רחב יותר. עיוות זה מוגבל לאזור קטן מאוד, והוא יוצר אטימה הדוקה ועמידה כאחד. האיטום הדוק מכיוון שהמגע ממתכת למתכת מבטל את הרווחים המיקרוסקופיים שיאפשרו לנוזל לברוח. הוא גמיש מכיוון שהדפורמציה האלסטית של האטם והאוגן מאפשרת למפרק להכיל תנועות קטנות מבלי לאבד מגע.
הגיאומטריה של החריץ היא קריטית לביצועי האיטום. החריץ מעובד לזווית מדויקת (בדרך כלל 23° עבור אטמים מסוג R) ולעומק. כאשר האטם נדחס, פעולת הדחיסה של החריץ מאלצת את חומר האטם למגע הדוק עם פני החריצים. זה יוצר אטימה שהולכת ומתהדקת ככל שהלחץ עולה. זה ידוע כאטם מופעל בלחץ. ככל שהלחץ הפנימי גבוה יותר, כך האטם נלחץ יותר על פני החריצים, והאטם הופך מהודק יותר. זה ההיפך של אטם רך, שניתן להוציא אותו בכוח מהמפרק בלחץ גבוה. הטבלה שלהלן מציגה את הקשר בין לחץ פנימי וכוח איטום עבור אטם משותף טבעת.
| לחץ פנימי (בר) | כוח איטום (N/mm) | לחץ מגע (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
האיטום המופעל בלחץ הוא מה שהופך את אטם מפרק הטבעת ליעיל כל כך במניעת התפוצצות. גם אם עומס הבורג מופחת עקב התפשטות תרמית או הרפיה, הלחץ הפנימי ממשיך להמריץ את האיטום. זוהי תכונת בטיחות קריטית ביישומי לחץ גבוה. במפעל שלנו, אנו בודקים כל אצווה של אטמי משותף טבעת כדי לאמת את ביצועי האיטום שלהם בלחץ. אנו משתמשים במתקן בדיקה הידראולי שמפעיל לחץ פנימי על אוגן בדיקה ומודד את קצב הדליפה. האטמים שלנו משיגים בעקביות שיעורי דליפה שהם הרבה מתחת לגבולות המותרים של API 6A ו-ASME B16.20.
החומר שממנו עשוי אטם משותף טבעת קובע את יכולתו לעמוד בתנאים הקורוזיביים והתרמיים של היישום. אטם העשוי מחומר שגוי ייכשל בטרם עת, מה שיוביל לתחזוקה לא מתוכננת ואובדן ייצור. החומרים הנפוצים ביותר עבור אטמי טבעת מפרקים הם ברזל רך, פלדה דלת פחמן, פלדת אל חלד (304, 316, 321), וסגסוגות אקזוטיות כגון Inconel, Monel, ו- Hastelloy. לכל חומר טווח ספציפי של טמפרטורה ועמידות בפני קורוזיה. בחירת החומר חייבת להתבסס על נוזל התהליך, טמפרטורת הפעולה וחיי השירות הנדרשים.
ברזל רך הוא החומר החסכוני ביותר ומתאים ליישומים בטמפרטורה נמוכה ולא קורוזיבית. פלדה דלת פחמן משמשת ליישומים קצת יותר תובעניים. נירוסטה 304 ו-316 הם סוסי העבודה של התעשייה, המציעים עמידות טובה בפני קורוזיה וחוזק בטמפרטורה גבוהה. נירוסטה 321 מיוצבת עם טיטניום כדי למנוע קורוזיה בין-גרגירית בטמפרטורות גבוהות. Inconel ו-Monel משמשים בסביבות האגרסיביות ביותר, כגון אלה המכילות כלורידים או קיטור בטמפרטורה גבוהה. הטבלה שלהלן מספקת מדריך לגבולות הטמפרטורה והקורוזיה של חומרים נפוצים של אטמי טבעת.
| חוֹמֶר | מקסימום טמפרטורה (°C) | עמידות בפני קורוזיה | יישומים אופייניים |
| ברזל רך | 400 | יָרוּד | שירותים בלחץ נמוך, לא קורוזיביים |
| פלדה דלת פחמן | 500 | הוֹגֶן | צנרת תעשייתית כללית |
| נירוסטה 304 | 700 | טוֹב | רוב שירותי הזיקוק והפטרוכימיה |
| נירוסטה 316 | 800 | טוב מאוד | סביבות קורוזיביות, קיטור בטמפרטורה גבוהה |
| נירוסטה 321 | 900 | טוב מאוד | יישומים בטמפרטורה גבוהה |
| Inconel 625 | 1,000 | מְעוּלֶה | טמפרטורה קיצונית, מאכל מאוד |
| מונל 400 | 800 | מְעוּלֶה | סביבות המכילות כלוריד |
בחירת החומר הנכון היא החלטה הנדסית קריטית. אטם שאינו עמיד לנוזל התהליך יתכלה, יאבד את יכולת האיטום שלו ועלול לזהם את התהליך. אטם שאינו מדורג לטמפרטורת ההפעלה יתרכך או יזחל, יאבד את העומס הקדום שלו ויאפשר דליפה. ב- Kaxite אנו עובדים בשיתוף פעולה הדוק עם לקוחותינו לבחירת החומר האופטימלי לכל יישום. אנו שומרים על מסד נתונים מקיף של תאימות חומרים ויכולים לספק המלצות ספציפיות על סמך תנאי התהליך. שירות זה הוא אחת הדרכים שבהן אנו עוזרים ללקוחותינו להפחית תחזוקה בלתי מתוכננת ואובדן ייצור.
אטם המפרקים הטבעתיים העמיד ביותר בעולם ייכשל אם הוא לא יותקן כראוי. התקנה היא גורם קריטי באמינות החותם. שגיאות ההתקנה הנפוצות ביותר הן: שימוש חוזר באטם שכבר נדחס, פגיעה באטם במהלך הטיפול, אי ניקוי החריץ והפעלת מומנט בורג לא אחיד. כל אחת מהשגיאות הללו עלולה להוביל לכשל בטרם עת. התקנה נכונה היא תהליך שיטתי שיש לעקוב אחריו בקפידה.
השלב הראשון הוא בדיקת האטם והחריץ. האטם חייב להיות נקי מפגמים כגון שריטות, שקעים או קורוזיה. החריץ חייב להיות נקי, יבש וללא כל פסולת או חומר אטם ישן. כל נזק לחריץ יועבר לאטם, ומונע איטום תקין. השלב השני הוא התקנת האטם בחריץ. יש לטפל באטם בזהירות כדי למנוע נזק. יש למקם אותו בחריץ ולבדוק אותו כדי לוודא שהוא יושב כראוי. השלב השלישי הוא יישור האוגנים. האוגנים חייבים להיות מקבילים ומיושרים לפי הטלרנסים שצוינו. חוסר יישור יגרום לעומס לא אחיד של האטם ועלול להוביל לדליפה.
השלב הרביעי הוא להדק את הברגים. זה חייב להיעשות בדוגמת כוכב או צלב, במספר מעברים, כדי להבטיח טעינה אחידה. מומנט הבורג הסופי צריך להיות בהתאם למפרטים של יצרן האוגן. השימוש במפתח מומנט מכויל הוא חיוני. הטבלה שלהלן מספקת סיכום של שלבי ההתקנה ואת נקודות המפתח שיש לבדוק.
| שָׁלָב | פְּעוּלָה | בדיקת מפתח |
| 1 | בדוק את האטם והחריץ | ללא פגמים, נקי ויבש |
| 2 | התקן אטם בחריץ | יושבים כמו שצריך |
| 3 | יישר אוגנים | מקביל וממוקד |
| 4 | הדקו ברגים בדוגמת כוכבים | מעברים מרובים, אפילו מומנט |
| 5 | בדיקת מומנט סופית | לפי המפרט |
במפעל שלנו, אנו מספקים הוראות התקנה מפורטות עם כל אטם מפרק טבעת שאנו שולחים. אנו מציעים גם הדרכת התקנה באתר ללקוחותינו. הצוות הטכני שלנו זמין לסייע בכל שאלה בנושא התקנה. על ידי ביצוע נהלים אלה, הלקוחות שלנו יכולים להבטיח שאטמי המפרקים הטבעתיים שלהם מספקים את האמינות ארוכת הטווח החיונית להפחתת תחזוקה בלתי מתוכננת ואובדן ייצור.
עלות הבעלות הכוללת (TCO) של אטם משותף טבעת כוללת את מחיר הרכישה הראשוני, עלות ההתקנה, עלות התחזוקה ועלות הכשל. בעוד שמחיר הרכישה הראשוני של אטם משותף טבעת גבוה מזה של אטם רך, ה-TCO לרוב נמוך יותר מכיוון שאטם משותף טבעת מחזיק מעמד זמן רב יותר ונכשל בתדירות נמוכה יותר. כשל בודד של אטם רך עלול לעלות מאות אלפי דולרים בייצור אובדן, בעוד שאטם משותף טבעת יכול למנוע את הכשל הזה. הטבלה שלהלן מספקת השוואה בין ה-TCO של אטם משותף טבעת ואטם רך לאורך תקופה של 10 שנים.
| רכיב עלות | אטם משותף טבעת | אטם רך |
| מחיר רכישה ראשוני (ליחידה) | $50 | $10 |
| מספר החלפות (10 שנים) | 2 | 6 |
| עלות רכישה כוללת | $100 | $60 |
| עבודת התקנה (10 שנים) | $200 | 600 דולר |
| עלות הכשל (10 שנים) | $0 | 50,000 דולר |
| עלות בעלות כוללת | $300 | 50,660 דולר |
הטבלה מראה כי ה-TCO של אטם משותף טבעת נמוך משמעותית מזה של האטם הרך, למרות מחיר הרכישה הראשוני הגבוה יותר. החיסכון נובע ממספר ההחלפות המופחת, מעבודת ההתקנה הנמוכה יותר וביטול עלויות הכשל. זהו הטיעון הכלכלי לשימוש באטמי טבעת מפרקים ביישומים בלחץ גבוה ובטמפרטורה גבוהה. העלות של תקלה בודדת עולה בהרבה על עלות האטם עצמו. ב-Ningbo Kaxite Sealing Materials Co., Ltd., אנו עוזרים ללקוחותינו לחשב את ה-TCO של פתרונות האיטום שלהם. אנו מאמינים שאטם משותף הטבעת הוא הפתרון החסכוני ביותר עבור יישומים תובעניים.
שאלה 1: האם ניתן לעשות שימוש חוזר באטם משותף טבעת לאחר דחיסה?
תשובה: לא, אין לעשות שימוש חוזר באטם משותף טבעת. לאחר שהאטם נדחס, הוא עבר דפורמציה פלסטית והתקשה בעבודה. שימוש חוזר בו לא יספק אטימה אמינה. יש להחליף את האטם בכל פעם שפותחים את האוגן. זהו נוהל בטיחות קריטי. ב-Ningbo Kaxite Sealing Materials Co., Ltd., אנו ממליצים ללקוחותינו להחזיק מלאי הולם של אטמים רזרביים כדי להבטיח שהם לא יתפתו לעשות שימוש חוזר באטם במקרה חירום.
שאלה 2: כיצד אוכל לבחור את החומר הנכון עבור אטם מפרק טבעת?
תשובה: בחירת החומר תלויה בנוזל התהליך, בטמפרטורת הפעולה ובהתנגדות הקורוזיה הנדרשת. עבור יישומים בטמפרטורה נמוכה ולא קורוזיבית, מספיק ברזל רך או פלדה דלת פחמן. עבור רוב יישומי הזיקוק והפטרוכימיה, מומלצת פלדת אל חלד 304 או 316. עבור יישומים בטמפרטורה גבוהה או מאכל מאוד, ייתכן שיהיה צורך בסגסוגות אקזוטיות כגון Inconel או Monel. הצוות הטכני שלנו יכול לספק המלצות ספציפיות על סמך תנאי התהליך שלך.
שאלה 3: מה ההבדל בין אטם משותף טבעת מסוג R, מסוג RX וסוג BX?
תשובה: סוג R הוא האטם הסגלגל או המתומן הסטנדרטי המשמש ברוב היישומים. לסוג RX יש גיאומטריה שונה המספקת איטום יעיל יותר בלחצים גבוהים יותר. סוג BX מיועד ללחצים גבוהים במיוחד ובעל עיצוב מופעל בלחץ. לכל סוג יש גיאומטריית חריץ ודירוג לחץ ספציפיים. המפעל שלנו מייצר את כל שלושת הסוגים, ואנחנו יכולים לעזור לך לבחור את המתאים ליישום שלך.
שאלה 4: כיצד אוכל לדעת אם אטם משותף טבעת ניזוק?
תשובה: אטם משותף טבעת פגום עלולים לכלול שריטות גלויות, שקעים או קורוזיה. הוא עשוי גם להיות מעוות מעוגל או בעל חתך פחוס. אם קיימים אחד מהסימנים הללו, אין להשתמש באטם. אפילו פגם קטן יכול למנוע מהאטם לאטום כראוי. בדוק תמיד את האטם בקפידה לפני ההתקנה.
שאלה 5: מהו דירוג הלחץ המרבי של אטם מפרק טבעת?
תשובה: דירוג הלחץ המרבי של אטם משותף טבעת תלוי בסוג ובחומר. אטמים מסוג R מדורגים בדרך כלל ל-5,000 psi (345 בר). אטמים מסוג RX מדורגים ל-10,000 psi (690 בר). אטמים מסוג BX מדורגים ל-15,000 psi (1,034 בר) ומעלה. דירוג הלחץ בפועל תלוי גם בדירוג האוגן ובעומס הבורג. המפעל שלנו יכול לספק דירוג לחץ ספציפי עבור כל סוג וחומר אטם.
אטם משותף הטבעתי הוא מרכיב קריטי במאמץ להפחית תחזוקה בלתי מתוכננת ואובדן ייצור במערכות תעשייתיות בלחץ גבוה. אטם המתכת למתכת, העיצוב המופעל בלחץ והעמידות בפני התפוצצות הופכים אותו לפתרון האיטום האמין ביותר עבור יישומים תובעניים. על ידי בחירת החומר הנכון, התקנת האטם כראוי וביצוע תוכנית תחזוקה מונעת, מפעילי המפעל יכולים למעשה לחסל כשלים הקשורים לאטמים. התוצאה היא זמן פעולה גבוה יותר, עלויות תחזוקה נמוכות יותר וסביבת עבודה בטוחה יותר.
ב-Ningbo Kaxite Sealing Materials Co., Ltd., המפעל שלנו מייצר אטמי טבעת מפרקים כבר למעלה משני עשורים. אנו מציעים מגוון שלם של אטמים סטנדרטיים ומותאמים אישית במגוון חומרים. הצוות הטכני שלנו זמין לסייע בבחירת חומר, הדרכת התקנה וניתוח כשלים. אנו מחויבים לעזור ללקוחותינו להשיג את הרמות הגבוהות ביותר של אמינות ובטיחות בפעילותם.
צור קשר עם Ningbo Kaxite Sealing Materials Co., Ltd עוד היוםכדי ללמוד עוד על אטמי המפרקים הטבעתיים שלנו וכיצד הם יכולים להפחית את התחזוקה והייצור הלא מתוכננת שלך.
