ביישומים תעשייתיים בטמפרטורות גבוהות - כמו בתי זיקוק פטרוכימיים, תחנות לייצור חשמל ומחלפי חום - אטמים סטנדרטיים נכשלים לעתים קרובות עקב השפלה תרמית, הרפיית זחילה או אובדן חוסן. אטמים משוננים מתכת, לעומת זאת, תוכננו במיוחד כדי להצטיין בסביבות תובעניות אלו. אבל מה הופך אותם לכל כך מתאימים לטמפרטורות גבוהות? התשובה טמונה בעיצוב הייחודי שלהם ובבחירת החומרים. אטם משונן מתכת מורכב מליבת מתכת (בדרך כלל נירוסטה או סגסוגת ניקל גבוהה) עם שיננים (חריצים) קונצנטריים על שני הצדדים, ולעיתים קרובות חומר ציפוי רך כגון גרפיט או PTFE המיושמים על השיננים. ליבת המתכת מספקת חוזק מכני ויציבות תרמית, בעוד שהשיננים מרכזים את כוח האיטום לרצועה צרה, ויוצרים עומסי יחידה גבוהים המתאימים לתנועת אוגן ורכיבה תרמית. ב-Ningbo Kaxite Sealing Materials Co., Ltd., המפעל שלנו מייצר אטמים משוננים כבר למעלה מ-20 שנה, ואימתנו את הביצועים שלהם בטמפרטורות הנעות בין -200°C ל-850°C, תלוי בחומרים המשמשים.
ההתאמה של אטמים משוננים ממתכת לטמפרטורות גבוהות מונעת על ידי ארבעה גורמי מפתח: שימוש בסגסוגות מתכת עמידות לטמפרטורה גבוהה (כגון פלדת אל חלד 316L, Inconel 625 או Hastelloy C276), יישום של חומר פנים יציב מבחינה תרמית (הרחיב את הגרפיט והשחזור המינימלי של הגרפיט או המניקה), אי התאמה של התפשטות תרמית בין חומרי האטם והאוגן. שלא כמו אטמים רכים (למשל, גומי או PTFE) אשר מתרככים, זוחלים או מתחמצנים בטמפרטורות גבוהות, ליבת המתכת של אטם משונן שומרת על צורתה וכוח האיטום שלה. השיניים, כאשר הם דחוסים, יוצרים סדרה של קווי אטימה הדוקים החוסמים ביעילות נתיבי דליפה, אפילו ברכיבה תרמית קשה. במאמר מקיף זה, ננתח את מדע החומר, גיאומטריית העיצוב ומאפייני הביצועים המייצרים מתכתאטמים משונניםהבחירה המועדפת לאיטום בטמפרטורה גבוהה. אנו נספק גם מפרטים טכניים מפורטים, הנחיות יישומים ונתוני ביצועים מהעולם האמיתי מהניסיון הרב של המפעל שלנו.
הבסיס של כל אטם משונן בטמפרטורה גבוהה הוא ליבת המתכת שלו. בניגוד לחומרים אורגניים או אלסטומריים, שמתפרקים או מתחמצנים בטמפרטורות נמוכות יחסית (בדרך כלל מתחת ל-200-250 מעלות צלזיוס), סגסוגות מתכת בעלות ביצועים גבוהים שומרות על תכונותיהן המכניות ועמידותן בפני קורוזיה בטמפרטורות של עד 850 מעלות צלזיוס ואף יותר. בְּNingbo Kaxite Sealing Materials Co., Ltd., אנו מציעים מגוון של חומרי ליבת מתכת, כל אחד מהם נבחר עבור הטמפרטורה הספציפית שלו ועמידות בפני קורוזיה. עבור רוב היישומים בטמפרטורה גבוהה, אנו ממליצים על פלדות אל-חלד אוסטניטיות (למשל, 304, 316L) לטמפרטורות של עד 600°C, וסגסוגות מבוססות ניקל (Inconel 625, Incoloy 825) לטמפרטורות של עד 850°C או בסביבות קורוזיביות מאוד. ליבת המתכת מספקת את השלמות המבנית הדרושה לשמירה על מתח האטם תחת טעינת ברגי אוגן, גם כשהאוגן והאטם עוברים התפשטות תרמית.
תכונות מפתח של חומרי ליבת מתכת המשמשים באטמים המשוננים שלנו:
הבחירה בחומר ליבת מתכת חיונית להשגת חיי השירות הרצויים. לדוגמה, ביישום בית זיקוק עם טמפרטורות הפעלה של 500 מעלות צלזיוס ומדיום תהליך קורוזיבי המכיל תרכובות גופרית, נציין את ליבת Inconel 625, המציעה עמידות יוצאת דופן בפני חמצון וסולפידציה. בקו קיטור של תחנת כוח הפועלת ב-540 מעלות צלזיוס, לרוב מספיקה ליבת נירוסטה 316L עם ציפוי גרפיט. המפעל שלנו מבצע ניתוח חומרים קפדני עבור כל יישום, תוך התחשבות בטמפרטורת העבודה, הלחץ והקורוזיביות הבינונית, כדי להמליץ על ליבת המתכת האופטימלית. אנו גם עורכים בדיקות מתכות, כולל ניתוח קשיות, מתיחה וגודל גרגרים, על כל אצווה של חומר ליבת מתכת כדי להבטיח תאימות למפרטי ASTM.
כדי להמחיש את ההבדל המעשי, שקול מחקר מקרה ממפעל פטרוכימי שהשתמש באטם ליבת פלדת פחמן בשירות של 550 מעלות צלזיוס. האטם נכשל לאחר 6 חודשים עקב חמצון ואובדן עובי. לאחר המעבר לאטם המשונן מנירוסטה 316L שלנו עם ציפוי גרפיט, חיי השירות של האטם התארכו ליותר מ-4 שנים, ללא אובדן ניתן למדידה של יכולת האטימה. עמידות זו מתורגמת ישירות להפחתת השבתות תחזוקה, שיפור בטיחות המפעל ועלויות תפעול נמוכות יותר. המפעל שלנו ב- Kaxite שומר על מסד נתונים מקיף של נתוני ביצועי חומר, המאפשר לנו לבחור את ליבת המתכת האופטימלית עבור כל יישום בטמפרטורה גבוהה.

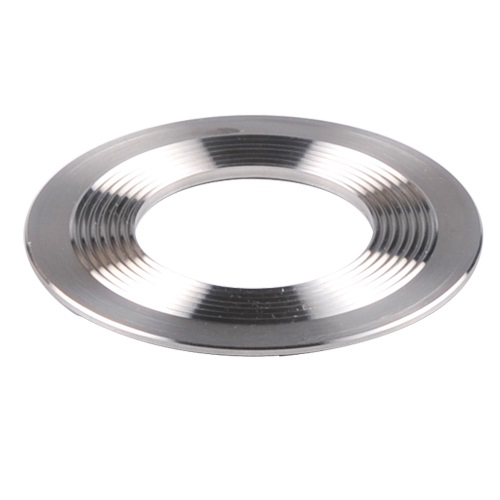

העיצוב המשונן (או המחורץ) של אטמי מתכת משוננים אינו רק תכונה מבנית - הוא מהווה גורם מפתח לביצועי איטום בטמפרטורה גבוהה. השיינים הקונצנטריים על פני האטם משרתים פונקציות מרובות: הם מרכזים את עומס הבורג לרצועות היקפיות צרות, ויוצרים מתחי איטום גבוהים (עד 500-700 MPa) המוטבעים במשטח האוגן ומספקים איטום יעיל. הם גם מאפשרים התרחבות והתכווצות רדיאלית של האטם במהלך רכיבה תרמית מבלי לגרום להרפיית מתח מוגזמת. יתר על כן, השיננים פועלים כמספר מחסומי איטום עצמאיים, כך שאם משוננות אחת נפגעת, השיננים הסמוכים עדיין שומרים על האיטום. יתירות זו חשובה במיוחד ביישומים בטמפרטורה גבוהה שבהם רכיבה תרמית עלולה לגרום לתנועת אוגן ולתנועת אטם.
תכונות מפתח לשיפור הביצועים של העיצוב המשונן באטמים המשוננים שלנו:
המפעל שלנו עורך בדיקות מקיפות כדי לייעל את גיאומטריית השינון עבור יישומים שונים. בדקנו עומקי שינון מ-0.15 מ"מ עד 0.3 מ"מ, ופסלים (מרחק בין שינון) מ-1.0 מ"מ עד 2.0 מ"מ, כדי לקבוע את השילוב האופטימלי עבור טווחי טמפרטורה ולחץ ספציפיים. האטם המשונן הסטנדרטי שלנו כולל עומק שינון של 0.25 מ"מ ופסיעה של 1.5 מ"מ, אשר מצאנו כי הוא מציע את האיזון הטוב ביותר בין ביצועי איטום ועמידות בפני נזקי ריסוק. אנו מציעים גם אפשרות של "שינון עדין" עם גובה של 1.0 מ"מ עבור יישומים הדורשים שיעורי דליפה נמוכים במיוחד, כגון שירות ואקום או טיפול בגז רעיל.
דוגמה אמיתית ממחמם יחידת גולמי של בית זיקוק, הפועל ב-480 מעלות צלזיוס ועם מחזורים תרמיים יומיים, מדגימה את הערך של העיצוב המשונן. אטמי הגרפיט השטוחים המקוריים נכשלו תוך 3 חודשים, עקב רגיעה חמורה ונשיפה. לאחר התקנת האטמים המשוננים שלנו עם ליבה 316L וחזית גרפיט, חיי השירות התארכו ל-3 שנים. מהנדס המפעל ציין שהאטמים המשוננים שמרו על האיטום שלהם גם לאחר שהאוגנים עברו מחזוריות מטמפרטורה ל-480 מעלות צלזיוס יותר מ-100 פעמים, מה שמאשר את יכולת התכנון להכיל תנועה תרמית. ב-Ningbo Kaxite Sealing Materials Co., Ltd., אנו ממשיכים לשכלל את גיאומטריית השריר והחומרים הקדמיים שלנו כדי לעמוד בדרישות המתפתחות של יישומי איטום בטמפרטורה גבוהה.
Ningbo Kaxite Sealing Materials Co., Ltd מייצרת מגוון מקיף של אטמים משוננים ליישומים בטמפרטורה גבוהה, בלחץ גבוה וקורוזיביות. קו המוצרים שלנו כולל גדלים סטנדרטיים ומותאמים אישית, עם חומרי ליבת מתכת שונים וחומרי פנים. הטבלה שלהלן מסכמת את המפרט הטכני העיקרי של דגמי האטם המשונן הפופולריים ביותר שלנו, הנמצאים בשימוש נרחב בתעשיות הפטרוכימיה, החשמל והזיקוק ברחבי העולם. המפעל שלנו יכול לייצר אטמים בקטרים מ-10 מ"מ עד 5000 מ"מ, ועוביים מ-2 מ"מ עד 6 מ"מ, כדי לעמוד בדרישות הפרויקט הספציפיות.
| דֶגֶם | חומר ליבה | חומר פנים | טווח טמפרטורה (°C) | לחץ מקסימלי (בר) | עומק שינון (מ"מ) | עובי (מ"מ) | קצב דליפה (מ"ל/דקה) |
| KS-304-G | 304 נירוסטה | גרפיט מורחב | -200 עד 550 | 350 | 0.25 | 2.0, 3.0 | < 0.05 |
| KS-316L-G | נירוסטה 316L | גרפיט מורחב | -200 עד 600 | 400 | 0.25 | 2.0, 3.0 | < 0.03 |
| KS-316L-PTFE | נירוסטה 316L | PTFE (עבור מדיה קורוזיבית) | -200 עד 260 | 300 | 0.20 | 2.0, 3.0 | < 0.02 |
| KS-IN625-G | Inconel 625 | גרפיט מורחב | -200 עד 850 | 500 | 0.25 | 2.5, 3.5 | < 0.02 |
| KS-HC276-G | Hastelloy C276 | גרפיט מורחב | -200 עד 850 | 500 | 0.25 | 2.5, 3.5 | < 0.02 |
| KS-316L-M | נירוסטה 316L | מיקה (בידוד בטמפרטורה גבוהה) | -200 עד 650 | 400 | 0.20 | 2.5, 3.5 | < 0.04 |
בנוסף להצעות הסטנדרטיות, המפעל שלנו מספק מגוון אפשרויות מותאמות אישית כדי להתמודד עם אתגרים ספציפיים בטמפרטורה גבוהה. אנו מציעים אטמים משוננים עם ליבה "גמישה" (למשל, ליבת מתכת גלית) עבור יישומים הדורשים דחיסה גבוהה יותר, או עם שינון "פרופיל פקה" עבור משטחי אוגן לא אחידים. אנו יכולים גם ליישם ציפוי נגד הידבקות (כגון PTFE או ניקל) על החזית כדי למנוע הידבקות אטם לאוגנים, דבר בעל ערך במיוחד עבור חיבורים מוברגים הזקוקים לפירוק תקופתי.
בקרת איכות היא חשיבות עליונה בתהליך הייצור שלנו. כל אטם משונן נבדק עבור עקביות עומק השוננות באמצעות מדידה אופטית, עבור שטוחות באמצעות לוח משטח גרניט, וכן עבור פגמים חזותיים בתאורה בעוצמה גבוהה. אנו גם מבצעים בדיקת דליפת הליום על דגימות אקראיות מכל אצווה, ומשיגים שיעורי דליפה מתחת ל-10^-6 mbar·l/s עבור יישומים קריטיים. המפעל שלנו ב- Ningbo Kaxite Sealing Materials Co., Ltd. מספק דוח בדיקה מקיף עם כל הזמנה, כולל אישורי חומר, תוצאות בדיקת ממדים ונתוני שיעור דליפות. השקיפות והמחויבות לאיכות מבטיחות שהאטמים המשוננים שלנו מספקים את הביצועים והאמינות הנדרשים בסביבות בטמפרטורה גבוהה.
אפילו האטם המשונן המעוצב ביותר עלול להיכשל בטרם עת אם אינו מותקן ומתוחזק כהלכה. יישומים בטמפרטורה גבוהה מציבים אתגרים ייחודיים בהתקנת אטם: יש לקחת בחשבון התרחבות תרמית, יש לשלוט במדויק על מומנט הבורג כדי למנוע דחיסה יתר או תת-דחיסה, והאטם והאוגנים חייבים להיות נקיים ממזהמים שעלולים לגרום לחמצון או להתקפה כימית בטמפרטורות גבוהות. ב-Ningbo Kaxite Sealing Materials Co., Ltd., פיתחנו מדריך התקנה ותחזוקה מקיף המבוסס על עשרות שנות ניסיון בשטח. הקפדה על הנחיות אלו יכולה להאריך את חיי השירות של אטמים משוננים ב-50-100 אחוזים, מה שמפחית משמעותית את עלויות התחזוקה של המפעל והשבתות לא מתוכננות.
נוהלי התקנה ותחזוקה עיקריים עבור אטמים משוננים בשירותי טמפרטורה גבוהה:
מקרה בוחן מתחנת כוח באירופה ממחיש את ההשפעה של התקנה נכונה. המפעל חווה כשלים תכופים של אטמים משוננים בקו קיטור מחומם (550 מעלות צלזיוס, 120 בר). ניתוח הראה שהכשלים נבעו מומנט ברגים לא אחיד והכנה לא נכונה של משטח האוגן. לאחר יישום הנחיות ההתקנה שלנו - כולל ניקוי משטח, כלי מומנט מכוילים והליך של מומנט חוזר לאחר חימום - חיי האטם גדלו מממוצע של 8 חודשים ליותר מ-4 שנים. מנהל המפעל דיווח כי עלות תוכנית ההתקנה הייתה נמוכה מהעלות של כיבוי לא מתוכנן אחד, והדגיש את ההחזר על ההשקעה בשיטות התקנה נאותות.
המפעל שלנו מציע הדרכה באתר ופיקוח התקנה עבור פרויקטים קריטיים. אנו מספקים גם מחשבון מומנט חוזר שקובע את מקדמי ההתפשטות התרמית הספציפיים של חומרי האוגן והאטם, כדי לקבוע את מרווח המומנט החוזר האופטימלי. בנוסף, אנו ממליצים לאחסן אטמים משוננים בסביבה נקייה ויבשה, הרחק מאווירה קורוזיבית, ולהשתמש בהם במהלך חיי המדף שלהם (בדרך כלל שנתיים עבור אטמים בעלי פנים גרפיט). על ידי ביצוע שיטות עבודה מומלצות אלה, מפעילי המפעל יכולים למקסם את הביצועים ואת תוחלת החיים של האטמים המשוננים שלהם בשירותים בטמפרטורה גבוהה.
שאלה 1: האם ניתן לעשות שימוש חוזר באטמים משוננים ממתכת לאחר שנחשפו לטמפרטורות גבוהות?
תשובה: באופן כללי, אנו לא ממליצים לעשות שימוש חוזר באטמים משוננים לאחר שהם היו בשירות, במיוחד בטמפרטורות גבוהות. חומר הפנים (גרפיט או נציץ) עובר דפורמציה פלסטית במהלך הדחיסה הראשונית, שלא ניתן לשחזר אותה במלואה. שימוש חוזר באטם עלול להוביל ללחץ איטום לא מספיק ולסיכון מוגבר לדליפה. עם זאת, בחלק מהיישומים בלחץ נמוך ובטמפרטורות נמוכות, בדיקה חזותית עשויה לאפשר שימוש חוזר אם החומר המצופה אינו מראה נזק. עבור שירותים בטמפרטורה גבוהה, אנו ממליצים תמיד להשתמש באטם משונן חדש כדי להבטיח אטימה אמינה. המפעל שלנו מספק שירותי שיפוץ עבור אטמי ליבת מתכת שבהם ניתן להחליף את חומר החזית, אך יש לבדוק את הליבה לאיתור עיוות או קורוזיה.
שאלה 2: מהי טמפרטורת הפעולה המקסימלית של אטם משונן מתכת עם חזית גרפיט?
תשובה: טמפרטורת הפעולה הרציפה המקסימלית עבור אטם משונן עם חזית גרפיט מורחב תלויה בסביבה. באווירה מחמצנת (אוויר), הטמפרטורה המקסימלית היא בדרך כלל 550 מעלות צלזיוס, מכיוון שהגרפיט יתחיל להתחמצן בטמפרטורות גבוהות יותר. באטמוספירה אינרטית או מפחיתה, ניתן להשתמש בגרפיט עד 850 מעלות צלזיוס. עבור טמפרטורות מעל 550 מעלות צלזיוס בתנאי חמצון, אנו ממליצים להשתמש בציפוי נציץ או באטם מתכת למתכת (ללא חזית) עבור האטמים המשוננים שלנו. המפעל שלנו מספק טבלאות טמפרטורה מפורטות עבור כל חומר פונה כדי לעזור לך לבחור את האפשרות המתאימה לסביבה הספציפית שלך.
שאלה 3: כיצד אטמים משוננים ממתכת בהשוואה לאטמים מפותלים בצורת ספירלה עבור יישומים בטמפרטורה גבוהה?
תשובה: גם אטמים משוננים וגם אטמים מפותלים בספירלה מצוינים עבור יישומים בטמפרטורה גבוהה, אך יש להם מאפיינים שונים. אטמים משוננים מציעים אטימה הדוקה יותר בטמפרטורות גבוהות יותר ונוטים פחות להתרופפות מתפתלים תחת רכיבה תרמית. יש להם גם עמידות גבוהה יותר בפני נשיפה והם מותקנים בקלות רבה יותר על אוגנים לא אחידים. אטמי פצע ספירליים, לעומת זאת, גמישים יותר ויכולים להכיל חוסר יישור אוגן גדול יותר. המפעל שלנו ב- Ningbo Kaxite Sealing Materials Co., Ltd. ממליץ על אטמים משוננים לשירותים קריטיים, בטמפרטורה גבוהה ובלחץ גבוה, שבהם האמינות היא מעל הכל, ועל אטמים מפותלים בספירלה עבור יישומים פחות תובעניים שבהם נזק אוגן מהווה דאגה.
שאלה 4: האם ניתן להשתמש באטמי מתכת משוננים בשירותי ואקום בטמפרטורות גבוהות?
תשובה: כן, אטמים משוננים מתאימים לשירותי ואקום בטמפרטורות גבוהות, בתנאי שחומר החזית יציב בתנאי ואקום (למשל, גרפיט או נציץ). ליבת המתכת מספקת את השלמות המבנית הדרושה כדי לעמוד בלחץ האטמוספרי החיצוני, בעוד שהשיינים מבטיחים איטום אטום לדליפה גם בלחצים פנימיים נמוכים. עבור יישומי ואקום, אנו ממליצים על שיפוע משונן עדין (1.0 מ"מ) ועל משטח גרפיט איכותי עם מאפייני יציאת גזים נמוכים. המפעל שלנו סיפק אטמים משוננים עבור תנורי ואקום בטמפרטורה גבוהה הפועלים ב-800°C ו-10^-5 mbar, עם תוצאות מצוינות.
שאלה 5: אילו אישורים מחזיקה Ningbo Kaxite Sealing Materials Co., Ltd עבור האטמים המשוננים המתכתיים שלה?
תשובה: האטמים המשוננים שלנו מיוצרים תחת ISO 9001:2015 (ניהול איכות) ו-ISO 14001:2015 (ניהול סביבתי). כמו כן, אנו מחזיקים בהסמכת TA-Luft (VDI 2440) לאטמים בעלי פליטה נמוכה, ואנו עומדים בדרישות ASME B16.20 ו-API 607 לבטיחות אש. האטמים שלנו נבדקים על ידי מעבדות צד שלישי עצמאיות לעמידה בתקני ASTM, כולל ASTM F112 עבור דליפה ו-ASTM F36 עבור דחיסה. אנו מספקים סט שלם של תעודות בדיקה ועקיבות חומרים עם כל משלוח, ומבטיחים עמידה מלאה בתקנים הבינלאומיים המחמירים ביותר.
ההתאמה של אטמי מתכת משוננים לסביבות טמפרטורות גבוהות מבוססת על בחירת החומרים החזקה, הגיאומטריה המשוננת הגאונית והביצועים המוכחים ברכיבה תרמית. ליבת המתכת מספקת את החוזק והיציבות התרמית הדרושים, חומרי החזית (גרפיט או נציץ) מספקים התאמה ועמידות כימית, והשיינים יוצרים קווי איטום מרובים בעלי מתח גבוה השומרים על שלמות למרות תנועת האוגן והרפיית הברגים. ב-Ningbo Kaxite Sealing Materials Co., Ltd., המפעל שלנו שיכלל את הייצור של אטמים משוננים במשך שני עשורים, ומציע מגוון רחב של חומרים ותצורות כדי לעמוד בדרישות של יישומי טמפרטורות גבוהות החמורות ביותר. המחויבות שלנו לאיכות, חדשנות ותמיכת לקוחות מבטיחה שהאטמים שלנו מספקים איטום אמין ועמיד לאורך זמן בבתי זיקוק, תחנות כוח ומתקני עיבוד כימיים ברחבי העולם.
האם אתה עומד בפני יישום איטום מאתגר בטמפרטורה גבוהה?צור קשר עם Ningbo Kaxite Sealing Materials Co., Ltd עוד היוםלייעוץ מקיף על אטמים. ספק את פרטי טמפרטורת הפעולה, הלחץ, המדיום והאוגן שלך, וצוות ההנדסה שלנו ימליץ על החומר והעיצוב האופטימלי של האטם המשונן. אנו מציעים דוגמאות חינם לבדיקה, תמחור תחרותי ומשלוח מהיר לכל מקום.בקש מדגם אטם משונן בחינם וחבילת נתונים טכניים כעת מ-Ningbo Kaxite Sealing Materials Co., Ltd. והבטח את הבטיחות והאמינות של מערכת הטמפרטורה הגבוהה שלך.
