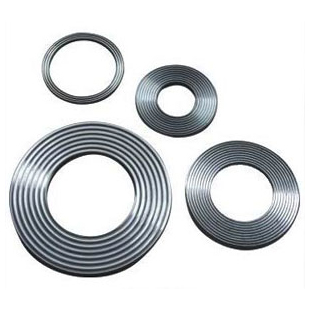

עברו דרך כל מתקן לעיבוד כימי, ותמצאו רשת מורכבת של צינורות, כלים ומחלפי חום, כולם מחוברים יחדיו באמצעות חיבורי אוגן. חיבורים אלה הם נקודות התורפה הפוטנציאליות, והם מסתמכים על מרכיב צנוע אך קריטי: האטם. במשך עשרות שנים, ברירת המחדל של התעשייה הייתה לעתים קרובות אטמים ספירליים או אפילו חומרים פשוטים שאינם אסבסט. עם זאת, שינוי מהותי בעיצומו.אטמי מתכת גליים(CMGs) הופכים במהירות לסטנדרט עבור יישומי איטום קריטיים, ומסיבה טובה. הם מציעים שילוב ייחודי של גמישות, עמידות בטמפרטורה ואמינות איטום שאין כמותה בחלופות מסורתיות רבות. בחברת Ningbo Kaxite Sealing Materials Co., Ltd., המפעל שלנו היה בחזית המהפכה הזו, מייצר אטמי מתכת גליים בעלי ביצועים גבוהים הפותרים את בעיות האיטום המאתגרות ביותר במפעלים כימיים, בתי זיקוק ומתקנים פטרוכימיים ברחבי העולם.
ההעדפה הגוברת של אטמי מתכת גליים היא לא רק טרנד; זוהי תגובה הגיונית לדרישות ההולכות וגדלות של עיבוד כימי מודרני. מפעלים פועלים בלחצים ובטמפרטורות גבוהות יותר כדי לשפר את היעילות. הם מטפלים במדיה אגרסיבית ורעילה יותר, שבה הדלפות הן לא רק יקרות אלא עלולות להיות הרות אסון. תקנות הסביבה והבטיחות מתהדקות, ומחייבות פליטות שהן כמעט אפסיות. בנוף מאתגר זה, בולט אטם המתכת הגלי. הפרופיל הגלי הייחודי שלו מספק קפיצה וגמישות יוצאי דופן, מפצה על תנודות התרמיות והלחץ הבלתי נמנעות של תהליך. חוסן זה מבטיח אטימה הדוקה לטווח הארוך, מפחית פליטות נמלטות ומבטל את הצורך בהנעת מומנט מתמיד. במאמר זה, נחקור את העקרונות ההנדסיים, מדע החומרים והיישומים המעשיים שהופכים את אטמי המתכת הגליים לבחירה המועדפת עבור התעשייה הכימית, ונספק מבט מפורט וטכני על המפרטים והשיטות המומלצות לשימוש בהם.
בעולם העיבוד הכימי, "המצב היציב" הוא מיתוס. פעולות בעולם האמיתי מאופיינות בהתפשטות והתכווצות תרמית, עליות לחץ ורעידות. מתחים מחזוריים אלה הם האויב העיקרי של אטם אוגן אמין. אטמים שטוחים מסורתיים, כגון יריעות ללא אסבסט, יכולים לקחת "סט" קבוע תחת עומס בורג ראשוני. המשמעות היא שהם מאבדים את החוסן והגמישות שלהם עם הזמן. כאשר האוגן חווה מחזור תרמי, ההתרחבות יכולה לדחוס את האטם עוד יותר, וכאשר הוא מתקרר, האטם לא יכול לקפוץ לאחור כדי לשמור על לחץ איטום נאות. אובדן זה של עומס הברגים מוביל לדליפות. אטם מתכת גלי שונה מהותית. הליבה שלו היא פרופיל מתכת דק וגלי הפועל כסדרה של קפיצים. כאשר הוא דחוס, הוא אינו נכשל פלסטית באותו אופן; הוא שומר על אנרגיה אלסטית משמעותית.
כדי לדמיין זאת, דמיינו את ההבדל בין יריעת קרטון שטוחה לקופסת קרטון גלי. הסדין השטוח מתקפל ומתקמט בקלות, מאבד את כוחו. הקופסה הגלי, לעומת זאת, קשיחה ויכולה לקפוץ בחזרה. אותו עיקרון חל על אטמים. הפרופיל הגלי באטמי המתכת הגליים שלנו מספק רמה גבוהה של גמישות והתאוששות. מחקר שנערך לאחרונה על ידי מכון איטום מוביל באירופה מדד את "הרפיית הזחילה" של סוגי אטמים שונים. הרפיית זחילה היא אובדן הלחץ על הבריח לאורך זמן. לאחר 1,000 שעות ב-300 מעלות צלזיוס, אטם סיבים דחוסים סטנדרטיים איבד למעלה מ-60% מהלחץ הראשוני שלו. אטם גרפיט גמיש איבד כ-35%. אטמי המתכת הגליים שלנו, לעומת זאת, איבדו פחות מ-15% מהלחץ הראשוני שלהם. שמירה יוצאת דופן זו של עומס הברגים פירושה שהאוגן נשאר אטום למשך זמן רב יותר, גם כשהמערכת עוברת מחזוריות תרמית ולחץ קשה.
החוסן הזה אינו רק איטום; זה גם על בטיחות ועלות. בתהליכים רבים, איתור דליפה קטנה יכול להיות קשה, ומצריך ציוד יקר לגילוי גז. כאשר מתגלה דליפה, לעתים קרובות יש לכבות את המפעל כדי להדק מחדש או להחליף את האטם. עבור מפעל כימי, השבתה יכולה לעלות עשרות אלפי דולרים לשעה באובדן ייצור. על ידי שמירה על אטימה לאורך זמן, אטמי מתכת גליים מפחיתים את התדירות של התערבויות יקרות ומפריעות אלו. מאפיין ה"קפיץ לאחור" של הליבה הגלית מבטיח שהאטם יכול להכיל את תנועת ההפרש בין אוגנים, מגן על האיטום ומונע פליטות נמלטות. אמינות זו היא הסיבה המרכזית לכך שמנהלי תחזוקה מציינים יותר ויותר אטמי מתכת גליים עבור היישומים הקריטיים והמאתגרים ביותר שלהם.
אחד מתרחישי האיטום המאתגרים ביותר בעיבוד כימי הוא אוגן בלחץ נמוך בקוטר גדול. חשבו על פתח מיכל אחסון, צינור בקוטר גדול או כיסוי מחליף חום. לעתים קרובות קשה לאטום אוגנים אלה מכיוון שיש להם שטח פנים גדול מאוד, אך ניתן להפעיל רק כמות מוגבלת של כוח בריח מבלי לעוות את האוגן עצמו. בנוסף, פני האוגן ביישומים אלה פגומים, מחורצים או לא מיושרים עקב שינויים קודמים באטם או פשוט בשל גודל המבנה. אטם שטוח מסורתי דורש לחץ משטח גבוה מאוד כדי ליצור איטום, אבל על אוגן גדול, השגת לחץ אחיד זה היא כמעט בלתי אפשרית.
זה המקום שבו הגאונות של עיצוב אטם מתכת גלי זורחת. הדפוס הגלי שלו יוצר סדרה של קווי איטום מרוכזים במיוחד. במקום לדרוש לחץ ממוצע גבוה על פני האטם כולו, הוא ממקד את עומס הברגים הזמין באזורי המגע הצרים הללו. המשמעות היא שאטם מתכת גלי יכול להשיג איטום אטום לדליפה גם עם עומסי ברגים נמוכים יחסית. היכולת להתאים לאי-סדירות פני השטח היא יתרון קריטי נוסף. הליבה הגלי פועלת כסרעפת גמישה שיכולה להידחס ולהסתגל לפגמי פני השטח, דבר חיוני בעת איטום אוגנים גדולים, לפעמים מעוותים. אטמים שטוחים סטנדרטיים פשוט לא יכולים לגשר על הפערים והפגמים הללו ללא תיקון מקיף לפנים האוגן, תהליך יקר וגוזל זמן.
יתרון ביצועים זה מתורגם ישירות לחיסכון בעלויות בעולם האמיתי. בעבר, אם מיכל בקוטר גדול היה דולף, הפתרון היה לעתים קרובות לבודד את המיכל, לרוקן אותו ולגרום לרתך לתקן את פני האוגן, או להשתמש בתהליך עיבוד מותאם אישית. זה הצריך לעתים קרובות שבועות של הכנה ועלויות משמעותיות. עם אטמי מתכת גלי, הרבה מהבעיות הללו נפתרות ברמת האטם. המפעל שלנו,Ningbo Kaxite Sealing Materials Co., Ltd., מייצרת אטמי מתכת גליים בגדלים של עד מספר מטרים בקוטר, ללחצים נמוכים עד כמה מיליבר, ולתנאי ואקום. היכולת של האטם לספק איטום אמין תחת עומסי ברגים נמוכים כל כך, בשילוב עם הסובלנות שלו לפגמי פני השטח, הופכים אותו לפתרון הרצוי עבור יישומים בעייתיים אלה בקנה מידה גדול. יכולת זו מאפשרת למפעלים להימנע מזמני השבתה יקרים ותיקוני אוגן, שמירה על פעילות שוטפת וצמצום תקציבי תחזוקה.
בחירת אטם המתכת הגלי הנכון עבור יישום עיבוד כימי ספציפי דורשת הבנה ברורה של תנאי ההפעלה והמפרט הטכני של האטם. אי התאמה עלולה להוביל לכשל בטרם עת, דליפות וסכנות פוטנציאליות. הטבלה שלהלן מספקת מדריך מפרט מפורט למגוון הסטנדרטי של אטמי מתכת גליים, תוך הדגשת הרציונל ההנדסי מאחורי כל פרמטר. עם זאת, עבור יישומים מורכבים, אנו מספקים שירות הנדסי מלא בהתאמה אישית לעיצוב אטם המותאם באופן מושלם לאוגן שלך.
| פָּרָמֶטֶר | מפרט סטנדרטי | נימוק הנדסי והשפעה על יישום |
| חומר ליבה | SS304, SS316, SS316L, טיטניום | קובע עמידות בפני קורוזיה ויכולת טמפרטורה. SS316L נפוץ עבור רוב השירותים הכימיים. טיטניום עבור קורוזיה חמורה ועמידות בטמפרטורות גבוהות. |
| עובי הליבה (מ"מ) | 0.20 - 0.40 | ליבות עבות יותר (0.30-0.40 מ"מ) מספקות גמישות רבה יותר ומועדפות עבור אוגנים בלחץ נמוך ובקוטר גדול. ליבות דקות יותר (0.20 מ"מ) מיועדות למערכות בלחץ גבוה הדורשות הרפיה מינימלית. |
| גובה גלי (מ"מ) | 2.5 - 4.0 | הגובה הוא המרחק בין פסגות הגליות. שיפוע הדוק יותר (2.5 מ"מ) יוצר יותר קווי איטום, טוב יותר עבור יישומי עומס בריח נמוך. מגרש רחב יותר (4.0 מ"מ) מיועד ליישומים בלחץ גבוה. |
| גובה גלי (מ"מ) | 0.8 - 1.5 | קובע את יכולת הדחיסה והקפיצה לאחור. גבהים גבוהים יותר מאפשרים יותר תנועת אוגן והתאמה טובה יותר של פני השטח. |
| חומר אלמנט איטום | גרפיט גמיש, PTFE, מיקה | גרפיט גמיש הוא הנפוץ ביותר, המספק טמפרטורה מעולה ועמידות כימית. PTFE מיועד לכימיקלים אגרסיביים בטמפרטורות נמוכות יותר. Mica מיועד לטמפרטורות גבוהות במיוחד. |
| צפיפות אלמנט האיטום (g/cm³) | 1.0 - 1.2 (גרפיט) | צפיפות גבוהה יותר מפחיתה נקבוביות וזחילה, אך יכולה להיות קשה יותר לדחוס. צפיפות סטנדרטית היא איזון טוב. |
| טמפרטורת עיצוב מקסימלית (°C) | עד 650 מעלות צלזיוס (עם מיקה) | זה הגבול הקריטי. חריגה ממנו עלולה לגרום לליבה או לאלמנט האיטום להתקלקל, ולהוביל לכשל באיטום. |
| לחץ עיצוב מקסימלי (בר) | עד 250 בר | קובע את עומס הבורג המינימלי ואת חוזק האטם הנדרש. לחצים גבוהים יותר דורשים ליבה עבה יותר או חזקה יותר. |
| לחץ אטם מומלץ (N/mm²) | 50 - 150 | זהו מתח הלחיצה הדרוש להשגת איטום. נמוך מדי, והאוגן ידלוף; גבוה מדי, וזה עלול לגרום נזק לאטם או לאוגן. |
| שיעור דליפה (ASTM F37) | < 0.001 מ"ל/דקה | זהו מדד ביצועי האיטום, המציין את יכולתו של האטם למנוע פליטות נמלטות. |
בעת בחירת אטם מתכת גלי, זה לא קשור רק למפרט החומר הבודד; מדובר בהבנת האינטראקציה בין האטם והאוגן. עומס הבורג חייב להיות מספיק כדי לדחוס את האטם וליצור את מתח האיטום הנדרש, אך לא כל כך גבוה עד שהוא ירסק את הליבה. גם גימור משטח האוגן והמקביליות ממלאים תפקיד מכריע. אנו ממליצים על גימור משטח אוגן של Ra 3.2 עד 6.3 מיקרומטר לאטימה אופטימלית. ב- Kaxite, הצוות הטכני שלנו משתמש בניתוח אלמנטים סופיים מתקדמים (FEA) כדי לדמות את התנהגות האטם תחת עומסים ולחצים בריח ספציפיים. זה מאפשר לנו להמליץ על עיצוב האטם האופטימלי ועל הליך מומנט מבוקר, המבטיח חיבור אמין ונטול דליפות העומד בתקני הפליטה המחמירים ביותר.
התעשייה הכימית מגוונת להפליא, ומטפלת בכל דבר, החל מפחמימנים שפירים ועד לחומצות אגרסיביות, מאכלים וממיסים. אין אטם "אוניברסלי" אחד שיכול לעמוד בכל הסביבות הכימיות. החוזק האמיתי של אטם המתכת הגלי טמון ביכולת ההתאמה האישית שלו. על ידי בחירה קפדנית של מתכת הליבה וחומר החזית (או אלמנט האיטום), ניתן לעצב את האטם במדויק עבור המדיה ותנאי הפעולה הספציפיים. גמישות זו היא הסיבה לכך שהם מוגדרים יותר ויותר על פני אטמים רגילים בצורת ספירלה, שיש להם מגוון מצומצם יותר של אפשרויות בנייה. ב-Ningbo Kaxite Sealing Materials Co., Ltd., אנו מייצרים אטמי מתכת גליים עם מגוון רחב של שילובי חומרים כדי לעמוד בדרישות המחמירות של התעשיות הכימיות, הפטרוכימיות והפרמצבטיות.
מתכת הליבה מספקת את החוזק המבני והחוסן. עבור שירות כימי כללי, SS316L הוא בחירה רב-תכליתית, המציע עמידות טובה למגוון רחב של מדיה וטמפרטורות פעולה. עבור סביבות קורוזיביות יותר, כגון אלו הכוללות כלורידים או חומצות, מומלצות סגסוגות גבוהות יותר כמו Hastelloy C276 או Inconel 625. עבור יישומים בטמפרטורה גבוהה במיוחד, כמו אלה בתנורי בתי זיקוק, נעשה שימוש בסגסוגות על בסיס טיטניום או ניקל. המפעל שלנו מחזיק מלאי מקיף של מתכות מיוחדות אלו, המאפשר ייצור מהיר. בחירת אלמנט האיטום קריטית לא פחות. הבחירה הנפוצה ביותר היא גרפיט גמיש, המציע עמידות מצוינת בחום (עד 650 מעלות צלזיוס) ותאימות כימית לרוב הפחמימנים והקיטור. עם זאת, הגרפיט אינו מתאים לחומצות בעל חמצון גבוה, מכיוון שהוא עלול להתחמצן ולאבד את תכונות האיטום שלו. במקרים אלה, אנו משתמשים בחומר צדדי של PTFE או צורותיו המושנות, שהם אינרטיים מבחינה כימית.
אנו מציעים גם עיצובים חדשניים, כגון קונסטרוקציית "שכבת איטום כפולה". זה כרוך בשימוש בשני רכיבי איטום שונים - לדוגמה, שכבה פנימית גרפיט לאיטום ראשוני וטבעת חיצונית PTFE להגנה מפני מדיה שתוקפת גרפיט. עיצוב מתקדם נוסף הוא הכללת טבעת תמיכה פנימית וחיצונית. טבעת פנימית מונעת מהאטם לקרוס פנימה בלחץ (חשוב במיוחד ללחצים גבוהים), ואילו טבעת חיצונית מספקת הגנה מפני קורוזיה ומסייעת בריכוז. רמה זו של התאמה אישית היא הסיבה שאטמי מתכת גליים הופכים לסטנדרט עבור יישומים קריטיים לבטיחות ובעלי ערך גבוה. דוגמה לכך: יצרנית תרופות גדולה נאבקה בבעיות זיהום בלולאת מים בטוהר גבוה עקב חומרים שניתנים לחילוץ מאטמים סטנדרטיים. המפעל שלנו עיצב אטם מתכת גלי עם חזית PTFE מוצקה וליבה SS316L שביטלה את כל החומרים שניתנים לחילוץ, מה שמספק אטימה טהורה ונקייה. סוג זה של פתרון מותאם אפשרי רק עם פלטפורמת העיצוב הגמישה של אטם מתכת גלי.
שאלה 1: במה שונה אטם מתכת גלי מאטם פצע ספירלי מבחינת ביצועים?
תשובה: ההבדל העיקרי טמון בעיצוב הליבה. אטם פצע ספירלי משתמש ברצועת מתכת בצורת V עם חומר מילוי. הם מצוינים עבור יישומים רבים אך עלולים להיות מועדים "להתפוצץ" אם חומר המילוי פגום. אטם מתכת גלי משתמש בליבת מתכת גלית מוצקה ורציפה, המספקת מבנה חזק וקשיח יותר. עיצוב זה מציע התנגדות מעולה לפריצה והוא עמיד יותר לרכיבה תרמית קשה. בעוד אטמים מפותלים ספירליים הם בחירה טובה לשימוש כללי, אטמי מתכת גלי מועדפים בדרך כלל עבור אוגנים בלחץ נמוך, בקוטר גדול, ועבור יישומים שבהם נזק או חוסר יישור של פני האוגן מהווה דאגה.
שאלה 2: האם ניתן להשתמש באטם מתכת גלי על אוגן עם גימור משטח מחוספס מאוד?
תשובה: כן, זה אחד היתרונות העיקריים שלהם. הפרופיל הגלי פועל כסדרה של קפיצים גמישים שיכולים להידחס ולהתאים לאי-סדירות פני השטח. אלמנט האיטום הרך (גרפיט או PTFE) ממלא את הפערים המיקרוסקופיים ויוצר איטום. זה הופך אותם לאידיאליים לתיקון אוגנים ישנים וקורוזיים ללא עלות של חידוש פני השטח. עם זאת, אנו תמיד ממליצים על פני אוגן חלקים ושטוחים למדי כדי להשיג איטום אופטימלי. עבור אוגנים מחוספסים במיוחד, ייתכן שיידרש אלמנט איטום עבה יותר או חזית בצפיפות גבוהה יותר. הצוות הטכני שלנו יכול לייעץ לגבי הפתרון הטוב ביותר למצב הספציפי שלך.
שאלה 3: באיזה מומנט עלי להשתמש בעת הברגת אטם מתכת גלי?
תשובה: אין ערך מומנט אחד. זה תלוי בגודל האטם, גודל הבורג, דירוג האוגן וחומר האטם. המטרה היא להשיג את מתח האטם המומלץ (בדרך כלל 50-150 N/mm² עבור אטמי מתכת גלי) מבלי לכתוש את הליבה. אנו מספקים הליך מומנט מפורט עם כל אטם שאנו מספקים, אשר מחושב על סמך עיצוב האוגן הספציפי שלך. הליך זה יציין את המומנט ב-ft-lbs או Nm, את רצף ההידוק ומספר המעברים. חיוני לעקוב אחר הליך זה כדי להשיג איטום ללא דליפות ולמנוע נזק. לעולם אל תחרוג מהמומנט המומלץ.
שאלה 4: האם אטמי מתכת גליים מתאימים לשירות ואקום?
תשובה: כן, בהחלט. אטמי מתכת גליים מצוינים ליישומי ואקום, כולל ואקום גבוה. הליבה הנוקשה שלהם מונעת מהם להימשך לתוך מרווח האוגן, בניגוד לכמה אטמי יריעות רכים יותר. העיצוב הגלי מספק גם איטום חיובי גם בלחץ שלילי. אנו ממליצים על עיצוב עם טבעת תמיכה פנימית למניעת קריסה פנימה ואלמנט איטום בצפיפות גבוהה כדי למזער את יציאת הגזים. המפעל שלנו ב-Ningbo Kaxite Sealing Materials Co., Ltd סיפק אטמי מתכת גליים עבור יישומי ואקום רבים, כולל בתעשיות התרופות והמוליכים למחצה.
שאלה 5: כיצד אוכל לאחסן אטמי מתכת גליים כדי להבטיח את תקינותם לפני ההתקנה?
תשובה: יש לאחסן אטמי מתכת גליים בסביבה נקייה, יבשה וקרירה. יש להגן עליהם מפני לחות, לכלוך וטמפרטורות קיצוניות. יש לשמור את האריזה המקורית (לעיתים קרובות שקית ניילון סגורה עם מסיר לחות) שלמה עד להתקנה כדי למנוע חלודה או זיהום. יש לאחסן אותם שטוח כדי למנוע עיוות, ואין להערם עליהם חפצים כבדים אחרים מעליהם. המפעל שלנו מספק הוראות אחסון מפורטות עם כל משלוח כדי להבטיח שהאטמים יגיעו לאתר במצב מושלם.
מעמידה במחזורי התרמיות והלחץ האכזריים ביותר ועד לאיטום אוגנים בעייתיים בקוטר גדול והצעת גמישות חומר שאין שני לו, אטם המתכת הגלי הוכיח את עצמו כפתרון האיטום המעולה עבור תעשיית העיבוד הכימי המודרנית. ההנדסה הייחודית שלו מספקת רמה של אמינות, בטיחות וחסכוניות שחלופות אטם מסורתיות פשוט לא יכולות להשתוות אליהן. עבור מהנדסי תחזוקה ומנהלי מפעלים, זה מייצג השקעה יזומה בפעילות ארוכת טווח ללא דליפות.
האם אתה מוכן לשדרג את ביצועי האיטום של המפעל שלך?צור קשר עם Ningbo Kaxite Sealing Materials Co., Ltd עוד היוםכדי לדון ביישום הספציפי שלך. צוות המהנדסים המנוסים שלנו יעבוד איתך כדי לבחור את העיצוב האופטימלי ושילוב החומרים עבור חיבורי האוגן הקריטיים ביותר שלך. אנו מציעים ייעוץ טכני בחינם, המלצות לתכנון אטמים, והדרכה באתר עבור צוותי התחזוקה שלך.בקש את הייעוץ הטכני בחינם שלך עכשיו מ-Ningbo Kaxite Sealing Materials Co., Ltd. והבטח את שלמות המפעל שלך עם איטום אמין של אטמי מתכת גליים.
