במכונות מדויקות, בהן סובלנות נמדדת במיקרונים ותנאי הפעלה כרוכים לרוב בלחצים גבוהים, טמפרטורות קיצוניות ומדיה אגרסיבית, האטם הצנוע ממלא תפקיד קריטי בהבטחת אמינות ובטיחות. אטמי נחושת מחושלים בולטים בין פתרונות האיטום מכיוון שהם מציעים שילוב ייחודי של גמישות, מוליכות תרמית ועמידות בפני קורוזיה שאין כמותם בחלופות גומי, סיבים או אפילו נירוסטה. תהליך החישול - חימום מבוקר וקירור איטי - מרכך את הנחושת, והופך אותה לגמישה מאוד. משמעות הדבר היא שכאשר הוא דחוס בין אוגנים, אטם נחושת מחושל זורם לאי-סדירות מיקרוסקופית של פני השטח, ויוצר אטימה מושלמת ממתכת למתכת מבלי לדרוש מומנט בורג מוגזם. המפעל שלנו ב- Ningbo Kaxite Sealing Materials Co., Ltd ייצר למעלה מ-10 מיליון אטמי נחושת עבור תעשיות החל מתעופה וחלל ועד למערכות הידראוליות, ואנו מגלים באופן עקבי ששלב החישול הוא מה שהופך טבעת נחושת פשוטה לרכיב איטום מדויק. מאמר זה מסביר את המדע מאחורי היתרונות הללו ומספק נתונים שיעזרו למהנדסים לבחור את אטם הנחושת האופטימלי עבור היישום שלהם.
מעבר לפונקציית האיטום הבסיסית, חישולאטמי נחושתמציעים יתרונות תפעוליים מובהקים המשפיעים ישירות על ביצועי מכונות ועלויות תחזוקה. המוליכות התרמית המעולה שלהם מסייעת בפיזור החום הרחק מממשקי המפרקים, מפחיתה עיוות תרמי ומאריכה את חיי האוגן. בסביבות קריוגניות ובטמפרטורות גבוהות (מ-250 מעלות צלזיוס עד +500 מעלות צלזיוס), הנחושת שומרת על גמישותה וכוח האיטום שלה, בעוד אטמים אלסטומריים הופכים שבירים או מתפרקים. יתרה מכך, יכולת השימוש החוזרת של אטמי נחושת מחושלים - לעתים קרובות ניתנים לחישול חוזר ולעשות בהם שימוש חוזר פעמים רבות - מורידה משמעותית את מלאי חלקי החילוף ואת זמן ההשבתה. במדריך מקיף זה, נחקור את העקרונות המתכתיים, פרמטרי הביצועים והיישומים המעשיים שהופכים את אטמי הנחושת המחושלים לבחירה המועדפת על מתכנני מכונות מדויקות. אנו גם נשתף תובנות מתהליכי בקרת האיכות של המפעל שלנו ומקרי מקרה אמיתיים מ-Ningbo Kaxite Sealing Materials Co., Ltd. כדי להדגים מדוע חישול אינו רק שלב עיבוד אלא משפר ביצועים.
נחושת, במצבה הגולמי כפי שנשלפה או עבדה קרה, היא קשה וקפיצית יחסית. כאשר משתמשים בו כאטם, קשיות זו מונעת ממנו להתאים לפגמים במשטח האוגן, מה שמוביל לנתיבי דליפה. חישול הוא תהליך טיפול בחום המגבש מחדש את מבנה הגרגירים של הנחושת, מבטל מתחים פנימיים ומפחית את הקשיות מכ-90 HV לנמוכה של 45 HV (קשיות ויקרס). ריכוך זה מאפשר לאטם הנחושת להתעוות פלסטית תחת דחיסה, מילוי שריטות, סימני כלים וגליות על פני האוגן. התוצאה היא איטום אטום לדליפה בעומסי ברגים נמוכים יותר, מה שמפחית את הסיכון לעיוות אוגן ועייפות הברגים. המפעל שלנו מדד כי אטם נחושת מחושל דורש כוח הידוק קטן ב-40 אחוזים מאשר אטם נחושת חצי קשיח כדי להשיג את אותם ביצועי איטום, מה שהופך אותו לאידיאלי עבור מכונות מדויקות שבהן מומנט יתר עלול ליישר מיסבים לא נכון או להזיק לבתים.
השינויים המתכתיים במהלך חישול הם קריטיים לביצועים:
בבדיקה שנערכה לאחרונה על ידי המפעל שלנו, השווינו בין אטמי נחושת מחולים ובלתי מחולים בסעפת הידראולית בלחץ גבוה הפועלת ב-350 בר. האטם הלא מחושל החל לדלוף לאחר 200 מחזורי לחץ, בעוד שאטם הנחושת המחושל נותר ללא דליפות במשך למעלה מ-5,000 מחזורים. תהליך החישול גם משפר את עמידות האטם בפני הרפיית זחילה - אובדן הדרגתי של כוח האיטום תחת טמפרטורות גבוהות מתמשכות. הנתונים שלנו מראים כי אטמי נחושת מחושלים שומרים על 92 אחוז מכוח האיטום הראשוני שלהם לאחר 1,000 שעות ב-400 מעלות צלזיוס, בהשוואה ל-68 אחוז בלבד עבור גרסאות שאינן מחוסלות. זה הופך את הנחושת המחושלת לבחירה הקיימא היחידה עבור מכונות מדויקות כמו בתי מגדשי טורבו, ציוד הזרקה ותאי ואקום מוליכים למחצה שבהם שלמות האיטום המוחלטת אינה ניתנת למשא ומתן.
יתר על כן, חישול אינו תהליך "מתאים לכולם". המפעל שלנו ב- Kaxite מתאים את טמפרטורת החישול ואת זמן ההחזקה על סמך עובי וקוטר האטם. עבור אטמים דקים (0.5 מ"מ), אנו משתמשים במחזור קצר יותר כדי למנוע צמיחת גרגרים מוגזמת שעלולה להפחית את החוזק. עבור אטמים עבים (3 מ"מ ומעלה), אנו מאריכים את זמן ההשריה כדי להבטיח התגבשות מלאה בכל החתך. גישה מותאמת אישית זו מבטיחה שלכל אטם נחושת שאנו מייצרים יש רכות וגמישות אופטימלית עבור היישום המיועד שלו. לסיכום, חישול הוא המפתח שפותח את הפוטנציאל של הנחושת כחומר איטום מדויק, והופך אותו מטבעת מתכת פשוטה למחסום דינמי וניתן להתאמה המתאים לסביבת ההפעלה.
ביישומי מכונות דיוק רבים, האטם אינו רק אטם - הוא גם מסלול תרמי וחשמלי. לנחושת יש את המוליכות התרמית השנייה בגובהה מבין מתכות טהורות (אחרי כסף), בכ-401 W/m·K, ומוליכות חשמלית של 58 MS/m (100 אחוז IACS). תהליך החישול מקטין מעט את הערכים הללו (בערך 3-5 אחוזים) עקב פיזור מוגבר של גבול התבואה, אך המוליכות הכוללת נותרה עדיפה בהרבה מפלדת אל חלד (16 W/m·K) או אלומיניום (237 W/m·K). מוליכות תרמית זו מאפשרת לאטם נחושת מחושל לפעול כגוף קירור, ומוליך חום ממרכיבים קריטיים כמו ראשי צילינדר, מיסבים או מסופים חשמליים. לדוגמה, בתיבת הילוכים מדויקת, אטם הנחושת בין הבית לכיסוי מסייע בפיזור חום חיכוך, שמירה על צמיגות השמן ומניעת אי התאמה של התפשטות תרמית שעלולה לגרום לאי יישור הילוכים.
יתרונות ספציפיים של התכונות התרמיות והחשמליות של אטמי נחושת מחושלים:
דוגמה בעולם האמיתי כוללת מכונת חיתוך לייזר בעוצמה גבוהה שבה אטם הנחושת אוטם את מעגל מי הקירור סביב ראש הלייזר. האטם לא רק מונע דליפות נוזל קירור אלא גם מוליך חום ממערך דיודות הלייזר. באמצעות אטם נחושת מחושל שלנו, יעילות הקירור השתפרה ב-8 אחוזים בהשוואה לאטם גרפיט, מה שמאפשר ללייזר לפעול ברמות הספק גבוהות יותר ללא כיבוי תרמי. מקרה נוסף הוא במארזי סוללות לרכב חשמלי, שבהם נעשה שימוש באטמי נחושת כדי לאטום את לוחות הקירור תוך מתן נתיב בעל התנגדות נמוכה לזרמי איזון התא. המפעל שלנו פיתח טיפול משטח מיוחד (ציפוי פח) המשפר את המוליכות החשמלית תוך שמירה על תכונות האיטום של הנחושת המחושלת.
עבור יישומים הדורשים גם איטום וגם בידוד חשמלי, אטמי הנחושת שלנו יכולים להיות מצופים בשכבה דקה של PTFE או נציץ בצד אחד, המספקים חוזק דיאלקטרי של עד 5 קילו וולט ועדיין מאפשרים העברת חום. עיצוב היברידי זה משמש בציוד לעיבוד מוליכים למחצה שבהם הן איטום ואקום נקי והן ניהול תרמי הם קריטיים. בכל המקרים הללו, המוליכות המובנית של הנחושת המחושלת מוסיפה ערך פונקציונלי מעבר לאיטום פשוט, מה שהופך אותו לרכיב רב תפקודי המפשט את תכנון המערכת. בְּNingbo Kaxite Sealing Materials Co., Ltd., אנו מציעים בדיקות מוליכות מותאמות אישית עבור כל אצווה של אטמי נחושת, ומספקים תעודות המאמתות שהביצועים החשמליים והתרמיים עומדים במפרט שלך.
Ningbo Kaxite Sealing Materials Co., Ltd מייצרת אטמי נחושת מחושלים במגוון רחב של גדלים, עוביים וגיאומטריות מותאמות אישית. הטבלה שלהלן מפרטת את הפרמטרים המרכזיים למגוון הסטנדרטי שלנו, המכסה את רוב יישומי המכונות הדיוק. המפעל שלנו יכול גם לייצר צורות לא מעגליות (פרופילים סגלגלים, מלבניים ומורכבים) עם סובלנות הדוקה עד +/- 0.05 מ"מ. כל האטמים מחושלים באווירת הגנה כדי למנוע חמצון מוגזם ולהשיג קשיות עקבית.
| פָּרָמֶטֶר | ערך / טווח | הערות |

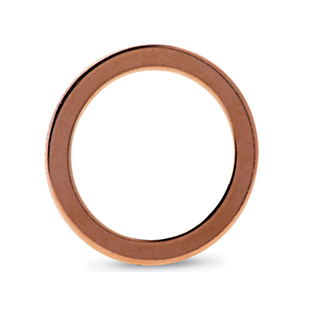

| דרגת חומר | C11000 (CDA 110), C10100 (מוליכות גבוהה ללא חמצן) | OFHC זמין עבור יישומי ואקום וקריוגניים |
| טווח עובי | 0.5 מ"מ עד 6.0 מ"מ | עוביים מותאמים אישית עד 10 מ"מ זמינים לפי בקשה |
| טווח קוטר חיצוני | 6 מ"מ עד 1,200 מ"מ | קטרים גדולים יותר אפשריים עבור אוגני צינור |
| קשיות לאחר חישול (HV) | 45 - 50 HV (ויקרס) | נשלט בתוך +/- 3 HV לכל אצווה |
| חספוס פני השטח (Ra) | 0.4 מיקרומטר עד 1.6 מיקרומטר | צוין על בסיס גימור אוגן |
| טמפרטורת חישול | 550°C - 650°C (וואקום או אטמוספרה חנקן) | זמן השרייה: 30-90 דקות תלוי בעובי |
| סובלנות לשטיחות | 0.02 מ"מ לקוטר של 100 מ"מ | מבטיח דחיסה אחידה |
| טמפרטורת פעולה מקסימלית | 500°C (רציף), 700°C (לטווח קצר) | החמצון מתחיל מעל 350 מעלות צלזיוס, אך האיטום נשאר |
| לחץ הפעלה מקסימלי | עד 1,200 בר (עם עיצוב אוגן מתאים) | תלוי בעובי ובעומס הברגים |
מעבר למפרט הסטנדרטי, אנו מציעים מספר שיפורים אופציונליים עבור אטמי הנחושת. עבור יישומי ואקום גבוה (עד 10^-9 mbar), אנו מספקים תהליך חישול ואקום מיוחד הממזער את יציאת הגזים. עבור סביבות קורוזיביות, נוכל ליישם ציפוי כסף או פח המונע קורוזיה גלוונית תוך שמירה על רכות הנחושת המחושלת. המפעל שלנו מבצע גם 100 אחוז בדיקה ויזואלית ובדיקת מימדים באמצעות השוואות אופטיות ומכונות מדידת קואורדינטות (CMM). כל אצווה של אטמי נחושת מלווה בתעודת בדיקת חומר הכוללת הרכב כימי (מאומת בספקטרוסקופיה של פליטה אופטית), ערכי קשיות ודוח בדיקת דליפה לדגימות מהאצווה.
במונחים של אבטחת איכות, המפעל שלנו עומד בתקני ISO 9001 ו-ISO 14001, ויש לנו ציוד בדיקה פנימי ללחץ פרץ, עמידות לריסוק ורכיבה תרמית. עבור יישומי מכונות דיוק קריטיים, אנו יכולים לבצע בדיקות דליפת הליום (רגישות של עד 10^-10 Pa·m3/s) כדי לאמת את תקינות האיטום לפני המשלוח. רמת פירוט זו מבטיחה שכל אטם נחושת מבית Ningbo Kaxite Sealing Materials Co., Ltd. עומד בדרישות הקפדניות של הנדסת דיוק. אנו גם שומרים על מלאי של גדלים סטנדרטיים למשלוח מהיר, כאשר הזמנות מותאמות אישית מיוצרות בדרך כלל תוך 5 עד 7 ימי עבודה.
עלויות התחזוקה במכונות מדויקות נשלטות לרוב על ידי השבתה לא מתוכננת עקב דליפות. אטמי נחושת מחושלים מטפלים ישירות בכך על ידי מתן ביצועי איטום מעולים, שימוש חוזר ותאימות עם מגוון רחב של נוזלים. שלא כמו אטמים אלסטומריים שמתכלים עם הזמן ודורשים החלפה תכופה, אטם נחושת שנבחר כהלכה יכול להחזיק מעמד לכל חיי הציוד כשהוא מותקן נכון. המפעל שלנו תיעד מקרים שבהם מעבר מגרפיט לאטמי נחושת מחושלים האריך את מרווח התחזוקה מ-6 חודשים ליותר מ-3 שנים במערכות הידראוליות בלחץ גבוה. צמצום זה בזמן ההשבתה מתורגם לחיסכון משמעותי בעלויות, במיוחד בקווי ייצור אוטומטיים שבהם אפילו עצירה של שעה אחת יכולה לעלות אלפי דולרים.
דרכים ספציפיות שבהן אטמי נחושת מחושלים מפחיתים את עלות הבעלות הכוללת:
כדי לכמת את החיסכון בתחזוקה, ניתחנו מכונת הזרקה מדויקת עם 12 ראשי צילינדר הידראוליים שהשתמשו באטמי סיבים. אטמי הסיבים דרשו החלפה כל 4 חודשים עקב התקשות וסדקים, בעלות של 1,200 דולר בחלקים ו-8 שעות עבודה בכל פעם (סה"כ 3,600 דולר לשנה). לאחר המעבר לאטמי הנחושת המחושלים שלנו, אותה מכונה פעלה במשך 18 חודשים ללא כל דליפה הקשורה לאטם. גם אם אטמי הנחושת הוחלפו לאחר 18 חודשים (כאמצעי זהירות), העלות השנתית ירדה ל-400 דולר - חיסכון של 3,200 דולר למכונה. עבור מפעל עם 20 מכונות, זה מייצג 64,000 דולר בחיסכון שנתי.
יתרה מכך, אטמי הנחושת תורמים לכלכלה מעגלית. המפעל שלנו אוסף אטמי נחושת משומשים מלקוחות וממחזר את הנחושת, תוך הפחתת פסולת חומרים. עבור יצרני מכונות מדויקות, היכולת לבצע סטנדרטיזציה על חומר אטם יחיד עבור יישומים מרובים מפשטת את הרכש והאחסון. המפעל שלנו ב- Ningbo Kaxite Sealing Materials Co., Ltd מספק מדריך תחזוקה מפורט הכולל מפרטי מומנט, הוראות חישול מחדש וקריטריונים לבדיקה של אטמי נחושת, המסייע ללקוחות למקסם את חיי השירות. לסיכום, ההשקעה באטם נחושת מחושל מוחזרת במהירות באמצעות תדירות תחזוקה מופחתת, עלויות חלקי חילוף נמוכות יותר וזמינות מכונה מוגברת, מה שהופך אותה לבחירה עדיפה מבחינה כלכלית עבור מכונות מדויקות.
שאלה 1: מה ההבדל בין אטמי נחושת מחושלים לבין אטמי נחושת רגילים מבחינת ביצועי האיטום?
תשובה: ההבדל העיקרי הוא רמת המשיכות והדחיסה. אטמי נחושת רגילים (ללא חישול) מוקשים במהלך הייצור, וכתוצאה מכך קשיות של 80-100 HV. קשיות זו מגבילה את יכולתם להתאים לאי-סדירות משטח האוגן, מה שמצריך עומסי ברגים גבוהים מאוד כדי להשיג אטימה. לעומת זאת, אטמי נחושת מחושלים הם בעלי קשיות של 45-50 HV, מה שהופך אותם לגמישים מאוד. תחת דחיסה, הם זורמים לתוך חריצים ושריטות מיקרוסקופיים, ויוצרים איטום אטום לדליפה בכ-60 אחוז מעומס הבריח הדרוש לנחושת לא מחושלת. בנוסף, אטמים מחושלים שומרים על כוח האיטום שלהם לאורך תקופות ארוכות יותר מכיוון שמבנה הגרגרים הרך מפחית את הרפיית המתח. בדיקות המפעל שלנו מראות כי אטמי נחושת מחושלים מספקים אמינות איטום פי 3 עד 5 של נחושת לא מחושלת ביישומי לחץ מחזוריים.
שאלה 2: האם ניתן להשתמש באטמי נחושת מחושלים בסביבות של ואקום גבוה ללא בעיות יציאת גז?
תשובה: כן, בתנאי שהם מיוצרים בצורה נכונה. לנחושת יש לחץ אדים נמוך מטבעו, והמפעל שלנו משתמש בתהליך מיוחד של חישול ואקום שמסיר גזים נספגים ומזהמים אורגניים. אטמי הנחושת מאוחסנים לאחר מכן באריזה אטומה כדי למנוע ספיגת לחות. עבור מערכות ואקום אולטרה-גבוה (UHV) עד ל-10^-10 mbar, אנו ממליצים להשתמש בנחושת בעלת מוליכות גבוהה (OFHC) נטולת חמצן, מחושלת ב-550°C למשך 60 דקות בכבשן ואקום רציף. תהליך זה מפחית את שיעורי יציאת הגזים מתחת ל-10^-9 Pa·m3/(s·cm2). סיפקנו אטמי נחושת מחושלים עבור מאיצי חלקיקים ותאי שקיעה של מוליכים למחצה שבהם אפילו דליפה אחת תפגע בכל התהליך, והלקוחות שלנו מדווחים על פעולה מוצלחת במשך שנים ללא החלפת אטם.
שאלה 3: כמה פעמים ניתן לעשות שימוש חוזר באטם נחושת מחולל לאחר חישול מחדש?
תשובה: בדרך כלל, ניתן לחשל מחדש אטם נחושת ולעשות בו שימוש חוזר 2 עד 3 פעמים, בתנאי שהעובי המקורי לא ירד ביותר מ-10 אחוזים עקב דחיסה והמשטחים נקיים מכתמים עמוקים או קורוזיה. תהליך החישול מחדש כולל חימום האטם ל-500-600 מעלות צלזיוס למשך 20-30 דקות (תלוי בעובי) באווירה לא מחמצנת, ולאחר מכן קירור איטי. המפעל שלנו ממליץ לאחר כל שימוש חוזר, עובי האטם יימדד בארבע נקודות שוות. אם העובי המינימלי קטן מ-90 אחוז מהמקור, יש להחליף את האטם. כמו כן, אנו מספקים שירות חישול מחדש ללקוחות שאין ברשותם תנורים. שימוש חוזר באטמי נחושת יכול להפחית את עלויות האטם השנתיות בעד 60 אחוז, מה שהופך אותם לחסכוניים ביותר עבור פעולות בקנה מידה גדול.
שאלה 4: איזה גימור משטח מומלץ על אוגנים לאיטום אופטימלי עם אטמי נחושת מחושלים?
תשובה: עבור אטמי נחושת מחושלים, גימור משטח אוגן של Ra 1.6 מיקרומטר עד 3.2 מיקרומטר (63 עד 125 מיקרו אינץ') הוא אופטימלי. טווח זה גס מספיק כדי לספק מפתח מכני לאחיזה של הנחושת הרכה, אך חלק מספיק כדי למנוע חדירה מוגזמת שעלולה להוביל להידבקות או לקושי בפירוק. גימורי אוגן חלקים יותר מ-Ra 0.8 מיקרומטר הם למעשה פחות יעילים מכיוון שלנחושת אין חספוס משטח מספיק כדי "לנגוס" בו, מה שעלול לאפשר זחילה תחת לחץ. המפעל שלנו ממליץ על גימור טחון קונצנטרי או מעוגל במקום ליטוש חד כיווני, שכן החריצים הטבעתיים יוצרים איטום מבוך יעיל בשילוב עם הנחושת. אנו מספקים מד גימור פני השטח ללקוחותינו ומציעים ייעוץ בהכנת אוגן להתקנות חדשות.
שאלה 5: כיצד אוכל לקבוע את העובי הנכון של אטם נחושת מחושל עבור מכונות הדיוק שלי?
תשובה: העובי הנכון תלוי בשלושה גורמים: קשיחות האוגן, מרווח הברגים וכמות הריסוק הנדרשת. ככלל, עובי האטם צריך להיות בין 0.2 ל-0.5 פעמים מרוחב האוגן. עבור מכונות מדויקות, אנו ממליצים על עובי מינימלי של 0.8 מ"מ כדי לאפשר זרימת חומר מספקת. הריסוק הנדרש (הפחתת העובי לאחר הידוק) הוא בדרך כלל 15 עד 25 אחוז מהעובי המקורי - זו הכמות שמבטיחה מגע מלא עם פני השטח מבלי להלחיץ יתר על המידה את הנחושת. המפעל שלנו מספק מדריך חישוב מפושט: עבור עומס בורג נתון, דחיסת האטם לא תעלה על חוזק התפוקה של הנחושת המחושלת (כ-70 MPa). יש לנו תוכנה הנדסית המדמה את הדחיסה עבור עיצובי אוגן מותאמים אישית, ואנו מציעים ייעוץ חינם כדי לעזור לך לבחור את העובי האופטימלי. צור קשר עם הצוות הטכני שלנו בחברת Ningbo Kaxite Sealing Materials Co., Ltd. עם מידות האוגן ולחץ ההפעלה שלך, ואנו נספק המלצה ספציפית.
היתרונות של אטמי נחושת מחושלים במכונות מדויקות ברורים: איטום מעולה באמצעות רכות מבוקרת, מוליכות תרמית וחשמלית מצוינת וחיסכון משמעותי בעלויות משימוש חוזר וחיי שירות ארוכים. תהליך החישול הופך נחושת מחומר מוקשה לעבודה לאלמנט איטום בעל התאמה גבוהה שמסתגל לפגמי אוגן, מטפל בטמפרטורות קיצוניות ועמיד בפני התקפה כימית. המפעל שלנו ב-Ningbo Kaxite Sealing Materials Co., Ltd שיכלל את תהליך החישול כדי לספק קשיות, שטוחות ואיכות פני השטח עקבית, תוך הבטחה שכל אטם נחושת עומד בסטנדרטים המדויקים של תעשיית ההנדסה הדיוק.
אל תתנו לדליפות לפגוע בביצועי הציוד שלכם.צור קשר עם Ningbo Kaxite Sealing Materials Co., Ltd עוד היוםלקבלת המלצה אישית על אטם. ספק את מידות האוגן, לחץ ההפעלה, טווח הטמפרטורה והמדיה שלך, וצוות ההנדסה שלנו יתכנן את אטם הנחושת האופטימלי עבור היישום שלך. אנו מציעים ערכות מדגם בחינם, אב טיפוס מהיר וייצור אצווה עם עקיבות מלאה של חומרים. כל אטמי הנחושת מגיעים עם תעודת איכות והבטחת ביצועים של 100 אחוז.בקש הצעת מחיר עכשיו ותחווה את האמינות שרק אטם נחושת בעל חישול מדויק מבית Ningbo Kaxite Sealing Materials Co., Ltd.שדרג את תקן האיטום שלך עוד היום.
