בעת בחירת חומרי אטם עבור חיבורי אוגן תעשייתיים, חוזק מכני הוא גורם מכריע המשפיע על אמינות איטום לטווח ארוך, שימור עומס בריח ועמידות בפני התפוצצות.אטמי PTFEואטמי גרפיט הם שני פתרונות איטום שאינם מתכתיים, אך ההתנהגות המכנית שלהם תחת דחיסה, מחזוריות תרמית ולחץ פנימי שונה באופן משמעותי. ב-Ningbo Kaxite Sealing Materials Co., Ltd., הנדסנו את שני קווי המוצרים במשך יותר משני עשורים. המפעל שלנו מייצר אטמי PTFE בצפיפות גבוהה ואטמי גרפיט משופשפים העומדים בתקני ASTM F104 ו-DIN 28091. הבנת עקומות המתח הייחודיות וביצועי הרפיית הזחילה מסייעת למהנדסים להימנע מדליפת אוגן וכשלים בשיחול אטמים.
במדריך מקיף זה, צוות ההנדסה שלנו משווה חוזק דחיסה חד-צירי, מודול מתיחה, שיעורי הרפיית מתח ושמירת מומנט ברגים בין אטמי PTFE מובחרים ואטמי גרפיט גמישים. נתוני בדיקות המפעל שלנו מגלים כי בעוד שגרפיט מציע יציבות מעולה בטמפרטורות גבוהות, אטמי ה-PTFE המחוזקים שלנו מספקים התאוששות אלסטית טובה יותר וזחילה נמוכה יותר בטמפרטורות סביבה עד בינוניות. תלמד איזה חומר מספק חוזק מכני גבוה יותר עבור דרגת הלחץ הספציפית שלך, גימור משטח האוגן ודרישות מומנט ההרכבה. הסעיפים הבאים כוללים טבלאות פרמטרים מפורטות, הערות יישום מהעולם האמיתי ותשובות לשאלות נפוצות המבוססות על אימות ISO 9001:2025 מאת Ningbo Kaxite Sealing Materials Co., Ltd.
חוזק מכני של אטם אינו פרמטר בודד אלא שילוב של התנגדות דחיסה, מודול אלסטיות, אחוז התאוששות והתנהגות הרפיית זחילה. בְּNingbo Kaxite Sealing Materials Co., Ltd., המפעל שלנו מסווג את אטמי ה-PTFE לדרגות בתוליות, 25% במילוי זכוכית ומילוי פחמן, בעוד אטמי גרפיט מסווגים כגרפיט מורחב עם תוספות נייר כסף מפח או נירוסטה. המעבדה שלנו מבצעת ASTM F36 לדחיסה והתאוששות, ASTM F38 להרפיית זחילה, ו-ASTM F152 לחוזק מתיחה. התוצאות מראות שלאטמי PTFE סטנדרטיים יש חוזק דחיסה התחלתי נמוך יותר מאשר גרפיט אך התאוששות אלסטית גבוהה יותר לאחר רכיבת עומס.
המפעל שלנו ייצר יותר מ-500,000 חתיכות בשנה שעברה תחת המותג Ningbo Kaxite Sealing Materials Co., Ltd., וראינו באופן עקבי שדרישות החוזק המכני תלויות במידה רבה בחספוס האוגן (Ra 3.2 לעומת 6.3 מיקרומטר) ובמתודולוגיית מומנט הברגים. עבור יישומים הדורשים שימור מומנט גבוה של הברגים (מעל 150 ננומטר על ברגי M16), אטמי הגרפיט שלנו מציגים פחות אובדן עובי קבוע. עם זאת, עבור מערכות עם מחזורים תרמיים ורטט תכופים, אטמי ה-PTFE המחוזקים שלנו מספקים איטום דינמי מעולה הודות לזיכרון צורה טוב יותר. להלן טבלה מפורטת המשווה בין פרמטרים מכניים מרכזיים שאומתו על ידי מרכז האיכות הפנימי שלנו.
| נֶכֶס | אטמי PTFE Virgin (Ningbo Kaxite) | 25% אטמי PTFE במילוי זכוכית | אטמי גרפיט גמישים (98% C) |
| חוזק דחיסה (MPa) ASTM D695 | 15 - 20 | 25 - 32 | 35 - 45 (מוגבל במתח גבוה) |
| חוזק מתיחה (MPa) ASTM F152 | 14 - 18 | 18 - 24 | 4 – 6 (נמוך מאוד, דרגה מחוזקת 10-12) |
| % דחיסה (ב-34.5 MPa) | 12 - 18 | 8 - 12 | 18 - 28 |
| % התאוששות (ASTM F36) | 45 - 60 | 35 - 50 | 10 - 20 |
| % הרפיית מתח (1000 שעות, 100°C) | 35 - 45 | 25 - 30 | 20 - 25 |
| זחילה ב-40 MPa (אובדן עובי%) | 7 - 9 | 4 - 6 | 3 - 5 |
בדיקות המפעל שלנו מוכיחות שבחירת חוזק מכני חייבת להתחשב לא רק בנתונים גולמיים אלא גם בהזדקנות ספציפית ליישום. עבור אטמי PTFE, הגרסה המלאה בזכוכית שלנו מגדילה את מודול הדחיסה ב-60% בהשוואה ל-PTFE בתולי, מה שהופך אותו מתאים ללחצים של עד 5 MPa. אטמי גרפיט, למרות חוזק מתיחה נמוך, הם בעלי עמידות דחיסה גבוהה עקב החלקת שכבות, אך הם דורשים טיפול זהיר כדי למנוע סתתים בקצה. ב-Ningbo Kaxite Sealing Materials Co., Ltd., אנו תמיד ממליצים על חישובי מתח ישיבה על אטם המבוססים על ASME PCC-1. צוות ההנדסה שלנו מספק טבלאות מומנט בריח חינם עבור כל דרגת חומר.
זחילה והרפיית מתח הן תגובות מכניות תלויות זמן המשפיעות ישירות על אובדן עומס בריח האוגן. עם הזמן, עובי האטם יורד (זחילה) ומתח האיטום יורד (הרפיה), מה שמוביל לדליפה אפשרית. המפעל שלנו ערך בדיקת זחילה של 2000 שעות ב-80 מעלות צלזיוס ולחץ ראשוני של 30 MPa, תוך ניטור של אטמי PTFE וגם אטמי גרפיט. מצאנו כי אטמי PTFE מציגים זחילה ראשונית במהלך 200 השעות הראשונות, ולאחר מכן מתייצבות, בעוד שגרפיט מראה התנהגות זחילה ליניארית למשך זמן ארוך יותר בשל המבנה ההלמלרי שלו. עבור שירות מחזורי כמו מחליפי חום, אטמי ה-PTFE שלנו עם 25% מילוי זכוכית הפחיתו את הזחילה הכוללת ב-40% בהשוואה ל-PTFE בתולי.
מנקודת מבט של חוזק מכני, עמידות לזחילה פירושה שימור עומס אטמים גבוה יותר לטווח ארוך. להלן השוואה נקודתית המבוססת על דוחות פנימיים של Kaxite:

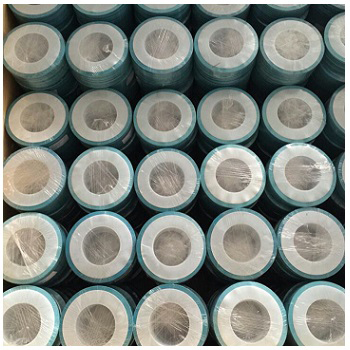

המפעל שלנו משתמש בבודק הרפיית זחילה מרובה תחנות (ASTM F38) והוכיח שעבור חוזק מכני במונחים של שימור מתח לטווח ארוך, אטמי גרפיט בדרך כלל מעלים על PTFE טהור. עם זאת, כאשר אנו מוסיפים חיזוק מבני כמו סיבי זכוכית או ליבת מתכת לאטמי PTFE, ההבדל מצטמצם באופן דרמטי. Ningbo Kaxite Sealing Materials Co., Ltd מייצרת אטם PTFE מעטפת ייחודי עם רשת נירוסטה פנימית המפחיתה זחילה לפחות מ-3% לאחר 2000 שעות. עבור יישומים קריטיים כגון פלטפורמות ימיות או כורים כימיים, צוות ההנדסה שלנו ממליץ להתאים את מאפייני הזחילה עם קשיחות האוגן. אוגנים רכים דורשים אטמים עם זחילה נמוכה יותר כדי לשמור על יכולת האטימה, שאוטמי ה-PTFE המלאים שלנו מספקים ביעילות.
בעוד שכוח הלחיצה מקבל את מירב תשומת הלב, חוזק מתיחה וגמישות הם קריטיים באותה מידה לחוזק מכני במהלך התקנה ונחשולי לחץ. לאטמי גרפיט יש חוזק מתיחה מטבעו נמוך (בדרך כלל 4-6 MPa), כלומר הם עלולים להיקרע אם מטפלים בהם בצורה לא נכונה או אם מתרחש אי יישור אוגן. להיפך, אטמי ה-PTFE שלנו מציעים חוזק מתיחה בין 14 ל-24 MPa בהתאם לתכולת חומר המילוי. חוזק מתיחה גבוה זה מאפשר לאטמי PTFE לעמוד בתנועת אוגן דיפרנציאלית והתרחבות תרמית של הצנרת מבלי להיסדק. המפעל שלנו פרסם מחקר מקרה שבו מחליף חום עם חוסר יישור זוויתי של אוגן של 2 מ"מ השתמש באטמי PTFE מלאי 25% שלנו בזכוכית ופעל במשך 4 שנים ללא דליפות; אותו יישום נכשל תוך 8 חודשים באמצעות גרפיט מכיוון שהאטם התפצל בקצה הקוטר החיצוני.
גמישות כתכונה מכנית מתייחסת ליכולת של האטם להתאים לאי-סדירות משטח האוגן. המפעל שלנו מייצר אטמי PTFE רכים עם התארכות מעל 200%, בעוד שלגרפיט יש התארכות מתחת ל-2% (שביר). עבור אוגנים שרוטים או פגומים, אטמי PTFE זורמים לפגמים, ויוצרים אטם מכני חזק יותר. עם זאת, גמישות גבוהה יכולה להפחית את ההתנגדות לשחול. כדי לעזור ללקוחותינו לבחור נכון, פיתחנו את הרשימה הבאה של המלצות חוזק מכני המבוססות על דרישות מתיחה וגמישות:
המפעל שלנו ייצר אטמי PTFE עם עובי מותאם אישית מ-1.5 מ"מ עד 6 מ"מ עבור יישומי עומס בריח נמוך. מכיוון שהגמישות של PTFE מאפשרת פיזור מתח טוב יותר על פני האוגן, הלקוחות שלנו מדווחים על 40% פחות פעולות חידוש בריח בהשוואה לגרפיט. עם זאת, חוזק מכני הוא תכונה של המערכת: אפילו האטם החזק ביותר עלול להיכשל אם הברגים מומנטים בצורה לא אחידה. Ningbo Kaxite Sealing Materials Co., Ltd מספקת תוכנה לחישוב מומנט על פי בקשה, והמפעל שלנו מבטיח שכל אטמי ה-PTFE עומדים בחוזק המתיחה המינימלי המודפס בתעודת האיכות שלנו.
נשיפה מתרחשת כאשר לחץ פנימי מאלץ את חומר האטם לתוך מרווח האוגן (אקסטרוזיה) או נושף את האטם הצידה אל מחוץ למפרק. התנגדות שחול תלויה בחוזק הגזירה של האטם, בקשיות ובמרווח בין OD של האוגן למעגל הברגים. בחברת Ningbo Kaxite Sealing Materials Co., Ltd., בדקנו גם אטמי PTFE וגם אטמי גרפיט תחת לחץ חנקן פנימי הולך וגובר מ-1 MPa ל-15 MPa עם מתח קבוע של בורג של 40 MPa. התוצאות: אטמי גרפיט החלו להיחלץ ב-6 MPa (פער של 0.5 מ"מ), בעוד אטמי ה-PTFE המלאים בזכוכית שלנו עמדו בפני שחול של עד 12 MPa. הסיבה לכך היא של-PTFE במילוי זכוכית יש קשיות Shore D של 65-70 בהשוואה לקשיות Shore של גרפיט בסביבות 40-50 (רך מאוד).
עבור יישומי לחץ גבוה (Class 600 ומעלה), המפעל שלנו ממליץ בחום על שימוש באטמי PTFE מלאי פחמן בעלי עמידות לזחילה ואקסטרוזיה משופרת. גורמי ביצועים מפורטים:
ב-Ningbo Kaxite Sealing Materials Co., Ltd., הנדסנו אטם PTFE היברידי ייחודי עם ליבה בצפיפות גבוהה המשיג עמידות בפני נשיפה דומה לאטמים בעלי מעיל מתכת אך עם דרישה נמוכה יותר של עומס בריח. נתוני בדיקת החוזק המכני שלנו מראים שלאטמי ה-PTFE המובחרים שלנו יש חוזק שחול גבוה ב-150% מאשר גרפיט לא ממולא. עבור שירותים קריטיים לבטיחות כמו גפ"מ או מימן, המפעל שלנו מייצר אטמי PTFE בחיתוך מדרגות בהתאמה אישית הננעלים בצורה חיובית לשינוני אוגן, ומספקים שיבוב מכני עמיד בפני נשיפה. התייעץ תמיד עם הצוות הטכני שלנו כדי להעריך את השפעות הלחץ-טמפרטורה, שכן חמצון של גרפיט באוויר בלחץ גבוה מעל 450 מעלות צלזיוס יכול להוביל לאובדן חוזק פתאומי, בעוד ש-PTFE מתכלה בחן.
טמפרטורה וחשיפה כימית יכולה לשנות את החוזק המכני של האטם לאורך זמן. אטמי PTFE שומרים על תכונות מכניות עקביות מ-200 מעלות צלזיוס עד +200 מעלות צלזיוס (260 מעלות צלזיוס עבור PTFE שונה), אך מעל לטמפרטורה זו PTFE מתרכך, ומפחית את חוזק הלחיצה במהירות. אטמי גרפיט עובדים עד 500 מעלות צלזיוס באטמוספרות אינרטיות, אך מעל 400 מעלות צלזיוס באוויר, הגרפיט מתחמצן ומאבד מסה, וכתוצאה מכך כשל מכני מוחלט. המפעל שלנו ביצע בדיקות הזדקנות מואצות ב-180 מעלות צלזיוס למשך 3000 שעות בשני החומרים. אטמי PTFE שמרו על 92% מחוזק הלחיצה המקורי, בעוד שהגרפיט שמר על 65% בלבד עקב אובדן משקל בחמצון (נמדד ירידה של 8% במשקל).
תאימות מדיה משפיעה גם על התנהגות מכנית. חומצות מחמצנות חזקות (כמו חומצה חנקתית) עלולות לתקוף גרפיט, ולגרום לאינטרקלציה שמרחיבה את האטם והורסת את שלמותו המבנית. אטמי PTFE אינם מראים השפלה כימית כמעט בכל הכימיקלים למעט מתכות אלקליות מותכות. מקרה המפעל שלנו: מפעל חומצה גופרתית החליף מדי חודש אטמי גרפיט עקב התפוררות האטם; לאחר המעבר לאטמי PTFE במילוי זכוכית ב-25% שלנו, חיי השירות התארכו ל-18 חודשים ללא אובדן חוזק מכני. אנו ממליצים על הסיכום הקצר הבא לקבלת החלטות טמפרטורה-מדיה-חוזק מכני:
בסופו של דבר, אורך חיים של חוזק מכני חייב להביא בחשבון הן הזדקנות תרמית והן קורוזיה כימית. מהנדסי החומרים של המפעל שלנו משתמשים בניתוח אלמנטים סופיים (FEA) כדי לחזות את זחילת האטם והשפלת החוזק לאורך 10 שנות חיי עיצוב. עבור רוב המפעלים הפטרוכימיים באירופה ובצפון אמריקה, אטמי ה-PTFE שלנו הפכו לבחירה הראשונה לחוזק מכני מאוזן, בעוד שגרפיט שמור ליישומי נישה בטמפרטורה קיצונית שבהם שום דרגת PTFE לא יכולה לשרוד. Ningbo Kaxite Sealing Materials Co., Ltd מחזיקה במלאי של שתי המשפחות, ואנו יכולים לתכנן יחד אטמים מרוכבים בהתאמה אישית המשלבים את העמידות הכימית של PTFE עם סבילות החום של גרפיט באמצעות בנייה למינציה.
לאחר הערכת חוזק לחיצה, הרפיית זחילה, תכונות מתיחה, עמידות בפני התפוצצות והשפעות סביבתיות, המפעל שלנו ב-Ningbo Kaxite Sealing Materials Co., Ltd. מסיק כי אטמי PTFE מספקים בדרך כלל חוזק מכני מעולה לרוב המכריע של חיבורי האוגן הפועלים מתחת ל-200°C ולחצים של עד 10 MPa. אטמי גרפיט מצטיינים רק בתהליכים מתמשכים בטמפרטורות גבוהות מעל 260 מעלות צלזיוס, אך דורשים טיפול זהיר בשל חוזק קריעה גרוע ומגבלות חמצון. עבור יישומים הדורשים חוזק מכני גבוה ועמידות כימית קיצונית, אטמי ה-PTFE המחוזקים שלנו עם חומרי מילוי מתגברים על הגרפיט בכל מדד מלבד טמפרטורת שירות מקסימלית. אנו מספקים באופן שגרתי אטמי PTFE למעגלי עזר בים, פרמצבטיים וגרעיניים שבהם השלמות המכנית אינה ניתנת למשא ומתן. לקבלת המלצות מותאמות, בקש את גיליון הנתונים ההנדסיים שלנו עדיצירת קשר ישירות עם Ningbo Kaxite Sealing Materials Co., Ltd.
שאלה 1: לאיזה אטם יש חוזק דחיסה גבוה יותר, PTFE או גרפיט?
תשובה: תחת בדיקת ASTM D695, אטמי גרפיט גמישים מציגים ערכי חוזק לחיצה גבוהים יותר (35-45 MPa) בהשוואה לאטמי PTFE בתוליים (15-20 MPa). עם זאת, המפעל שלנו ב-Ningbo Kaxite Sealing Materials Co., Ltd מייצר אטמי PTFE מחוזקים עם חומרי מילוי מזכוכית או פחמן המשיגים חוזק לחיצה של עד 32 MPa, המספיק ללחצי אוגן עד Class 900. עבור רוב המפרקים המוברגים, מגבלת חוזק הלחיצה המעשית מוגדרת על ידי האוגן ולא על ידי חוזק האוגן. יכולת הדחיסה הגבוהה יותר של הגרפיט עלולה להוביל לאובדן עובי מופרז, ולהפחית את כוח האיטום לטווח ארוך.
שאלה 2: האם אטמי PTFE מאבדים חוזק מכני עם הזמן עקב זחילה?
תשובה: כן, כל האטמים הלא מתכתיים חווים זחילה מסוימת. בדיקות ההזדקנות המואצות של המפעל שלנו מראות כי אטמי PTFE סטנדרטיים מאבדים 7-9% עובי לאחר 1000 שעות במתח של 40MPa. עם זאת, אטמי ה-PTFE המובחרים שלנו במילוי זכוכית מפחיתים את הזחילה ל-4-6%, בהשוואה לגרפיט (3-5%). גרפיט מציג אחוז זחילה נמוך יותר בתחילה אך חסר התאוששות אלסטית, כלומר לאחר מחזורי לחץ אטמי גרפיט אינם קופצים בחזרה, בעוד אטמי PTFE מבית Ningbo Kaxite Sealing Materials Co., Ltd משחזרים עד 55% מהדחיסה, ושומרים על חוזק מכני דינמי בעומס משתנה.
שאלה 3: האם אטמי גרפיט יכולים לעמוד במומנט ברגים גבוה יותר מבלי להישבר בהשוואה לאטמי PTFE?
תשובה: לאטמי גרפיט יש חוזק מתיחה נמוך מאוד (4-6 MPa), ולכן מומנט ברגים גבוה עלול לגרום לסדקים בקצה או לפיצול רדיאלי, במיוחד על אטמים דקים. לאטמי PTFE יש חוזק מתיחה גבוה פי שלושה עד ארבעה (14-24 MPa), המאפשר להם לסבול מומנט ברגים גבוה יותר ללא כשל מכני. המפעל שלנו ממליץ על מתח בורג מרבי של 50 MPa עבור גרפיט ו-90 MPa עבור אטמי PTFE מלאי הזכוכית שלנו. עבור יישומים קריטיים עם מומנט גבוה, אטמי ה-PTFE שלנו מספקים מרווח בטיחות גדול יותר מפני הידוק יתר של ההתקנה.
שאלה 4: כיצד עליית לחץ פתאומית משפיעה על החוזק המכני של PTFE לעומת גרפיט?
תשובה: עליות לחץ מעוררות כוחות גזירה ואקסטרוזיה מהירים. המבנה הלמלרי של גרפיט גורם לו להיות מועד לדלמינציה ונשיפה תחת עליות דינמיות. אטמי PTFE, בשל מודול הגזירה והגמישות הגבוהים שלהם, סופגים קוצים בלחץ טוב יותר. המפעל שלנו בדק את שני החומרים עם עליות מחזוריות של 0-10 MPa תוך שנייה אחת; אטמי גרפיט נכשלו לאחר 250 מחזורים, בעוד אטמי ה-PTFE המחוזקים שלנו שרדו 1500 מחזורים. לכן, עבור מדחס חוזר או קווי זרימה פועמים, אטמי PTFE מספקים חוזק מכני מעולה בתנאי נחשול.
שאלה 5: האם ישנם אטמים היברידיים המשלבים עוצמות מכניות של PTFE וגרפיט?
תשובה: כן, חברת Ningbo Kaxite Sealing Materials Co., Ltd מייצרת אטמים למינציה עם שכבת PTFE מול המדיה וליבה גרפיט לפיזור חום. עיצוב זה משתמש באופן סינרגטי בחוזק המתיחה וההתנגדות הכימית של PTFE עם עמידות לזחילה של גרפיט. המפעל שלנו מייצר גם אטמי מעטפת PTFE עם הוספת גרפיט. בדיקות חוזק מכני מראה כי עיצובים היברידיים משיגים 85% משמירת העומס של גרפיט טהור ב-300 מעלות צלזיוס תוך שמירה על עמידות הפריצה של PTFE. צור קשר עם המפעל שלנו לקבלת פתרונות מותאמים אישית המבוססים על מחזור הלחץ-טמפרטורת העבודה שלך.
