עבור יצרנים ואנשי מקצוע בתחום האיטום התעשייתי, מעט דברים מתסכלים כמו משיכת אטם פצע ספירלי טרי מהדרל רק כדי למצוא צפיפות לא אחידה, קצוות גליים או אי דיוקים במידות. הרגע הזה של אכזבה מסמן חומרים מבוזבזים, זמן אבוד, ובעיקר - מוצר שעלול להיכשל בשירות.
סלילה לא עקבית אינה רק מטרד ייצור; הוא פוגע בליבה של מה שהופך אטם ספירלי לאמין. צפיפות הליפוף משפיעה ישירות על יכולת האיטום, כאשר פיתולים בצפיפות נמוכה יותר מניבים באופן עקבי ביצועים נמוכים יותר של מקביליהם בצפיפות גבוהה יותר. כאשר קווי ייצור מייצרים אטמים עם חתכים לא אחידים, קטרים חיצוניים משתנים או פיתולים רופפים, ההשלכות משתרעות הרבה מעבר לרצפת החנות - לתוך חיבורי אוגן, מערכות צינורות, ובסופו של דבר, בטיחות תפעולית.
מאמר זה בוחן מדוע פיתול לא עקבי נמשך בפעולות רבות, עד כמה מודרנימכונת סלילה אוטומטית עבור אטם ספירלההטכנולוגיה נותנת מענה לאתגרים הללו, ומה שצוותי הייצור יכולים לעשות כדי להשיג תוצאות אמינות שניתן לחזור עליהן.
לפני שנדון בפתרונות, חיוני להבין מדוע מתרחשת מלכתחילה סלילה לא עקבית. רוב הבעיות מתחלקות לשלוש קטגוריות: בעיות מכניות, משתני חומרים ופערי בקרת תהליכים.
השלמות המכנית של מכונת מתפתל קובעת ישירות את האיכות של כל אטם שהיא מייצרת. כאשר רכיבים נשחקים, מתרופפים או נופלים מישור, פגמי האטם הנוצרים צפויים - אך לא בלתי נמנעים.
| סִימפּטוֹם | סיבה פוטנציאלית | השפעה על איכות האטם |
|---|---|---|
| מתח לא אחיד על פני פיתולים | מכשירי מתיחה בלויים, כיול לא תקין | פרופיל אטם גלי, לא אחיד; חללים בשכבת המילוי |
| רעש מכונה או רטט לא סדיר | ברגים רופפים, מיסבים בלויים | גובה מתפתל לא עקבי; בלאי מואץ של רכיבים |
| מהירות ציר משתנה | כונן VFD פגום, רצועת הנעה מחליקה | צפיפות שכבה משתנה; חוסר יציבות מימדית |
| עיוות אטם במהלך סלילה | התאמת גובה פס לא נכונה | הַשׁתָאָה; ערימת שכבות לא אחידה |
בין הנושאים הללו, מתח לא אחיד הוא הגורם השכיח ביותר לאטם גלי ולא אחיד. כאשר המתח על רצועת המתכת וחומר המילוי משתנה במהלך מחזור הסלילה, האטם המתקבל מפתח אי סדרים הפוגעים בביצועי האיטום שלו. ביישומים קריטיים כמו עיבוד פטרוכימי או ייצור חשמל, אפילו שינויים קטנים בצפיפות עלולים ליצור נתיבי דליפה בתנאי לחץ וטמפרטורה משתנים.
אפילו מכונת פיתול מתוחזקת בצורה מושלמת לא יכולה להתגבר על חומרי גלם באיכות ירודה. רצועת המתכת וחומר המילוי חייבים לעמוד במפרטי מימד ומאפיינים עקביים לתוצאות הניתנות לחזרה.
בעיות סלילה נפוצות הקשורות לחומר כוללות:
- עובי רצועה משתנה: תנודות במד רצועת מתכת גורמות לחפיפה לא אחידה של פיתולים, ומשנות את צפיפות האטם.
- צפיפות מילוי לא עקבית: חומר מילוי לא אחיד יוצר נקודות רכות או נקודות קשות בתוך חתך האטם.
- פגמים או פגמים בקצוות: פגמים בקצוות רצועות המתכת מתלכדים במכוונים, ויוצרים קוצים במתח.
- זיהום לחות: לחות נספגת במילוי גרפיט גמיש משנה את הדחיסה ואת התנהגות הפיתול.
מקורות חומרי גלם מובחרים מספקים מבוססים כמוקקסיטעוזר לבטל את המשתנים הללו, ומבטיח שמכונת הסלילה האוטומטית עבור אטם ספירלה מקבל תשומות אופטימליות לביצועים עקביים.
אולי התורם המשמעותי ביותר לליפוף לא עקבי הוא האלמנט האנושי. מכונות ליפוף ידניות וחצי אוטומטיות מסתמכות במידה רבה על מיומנות המפעיל, שיקול דעת ותשומת לב לפרטים - משתנים המשתנים ממשמרת למשמרת וממפעיל למפעיל.
מפעיל מיומן עשוי לייצר אטמים מצוינים בשלוש השעות הראשונות של משמרת, אבל עייפות, הסחת דעת או טעות אנוש פשוטה מביאים בהכרח שונות. אי-חיזוי זה הופך את הפעולות הידניות ללא מתאימות לייצור בנפח גבוה או ליישומים הדורשים עקיבות באיכות מחמירה.
מכונת סלילה אוטומטית מודרנית עבור טכנולוגיית אטם ספירלה מסירה את השונות הגלומה בפעולות ידניות. על ידי שילוב בקרי לוגיקה ניתנים לתכנות (PLC) וראשי פיתול מונעי סרוו, מכונות אלו שומרות על שליטה מדויקת על המתח, הגובה והממדים לאורך כל מחזור פיתול.
מעוצב היטבמכונת סלילה אוטומטית עבור אטם ספירלהמאחסן ומבצע פרמטרים מפותלים בדיוק דיגיטלי. לאחר שתוכנתו גודל ומפרט אטם, המכונה חוזרת על תהליך הפיתול המדויק - אותו מתח, אותו גובה, אותה ספירת שכבות - עבור כל אטם בודד.
היתרונות העיקריים של סלילה נשלטת PLC כוללים:
- ביטול מוחלט של שונות הנגרמת על ידי מפעיל
- צפיפות שכבה עקבית בכל ריצות הייצור
- מעבר מהיר בין מפרטי אטמים שונים
- עקיבות דיגיטלית לתוכניות אבטחת איכות
עבור יצרנים כמו Kaxite, דיוק זה מהווה את הבסיס לפתרונות איטום אמינים המסופקים ללקוחות ברחבי העולם.
מכונות ליפוף אוטומטיות מתקדמות משלבות מערכות ניטור בזמן אמת העוקבות ברציפות אחר רמות המתח, קצבי הזנת החומר, מהירות הסלילה ופרמטרים ממדיים במהלך הייצור. כאשר פרמטר גולש מחוץ לגבולות המקובלים, המכונה יכולה להתריע למפעילים או להתאים אוטומטית לתיקון המצב.
מנגנון משוב בלולאה סגורה זה מבטיח שכל אטם עומד במפרטים, ומפחית באופן משמעותי את שיעורי הגרוטאות והעבודה מחדש.

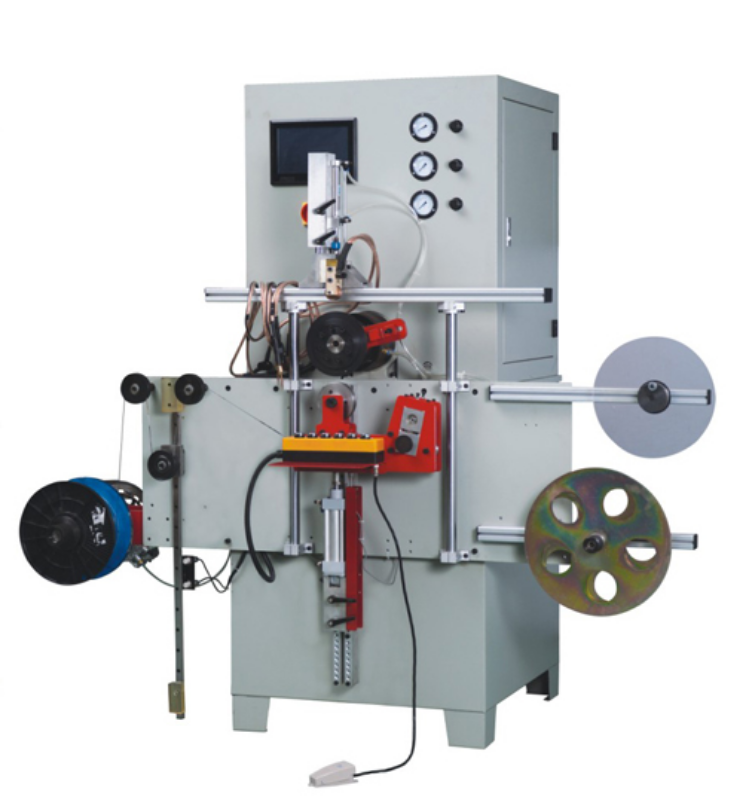

קקסיט פיתחה פתרון ייצור איטום מקיף הנותן מענה לאתגרי הליבה של סלילה לא עקבית. מכונת הליפוף האוטומטית KXT E300C עבור אטם ספירלה מספקת תוצאות מדויקות שניתן לחזור עליהן באמצעות שילוב של בנייה מכנית חזקה ואוטומציה חכמה.
| פָּרָמֶטֶר | מִפרָט |
|---|---|
| מצב עבודה | גם ידני וגם אוטומטי |
| OD אטם מקסימלי | 500 מ"מ |
| מזהה אטם מינימלי | 25 מ"מ |
| סובלנות OD של אטם | ±0.2 מ"מ |
| מהירות ציר | 0-312.5 סל"ד |
| עובי SWG | 4.5 מ"מ (מתאים ל-3.2 מ"מ ו-6.4 מ"מ עם החלפת רולר) |
| כוח מוחלט | 8 קילוואט |
| קצב ייצור | 20-30 שניות לכל חתיכה (ANSI 6 אינץ' 150LB) |
| ספק כוח | 380V או 220V, 3 פאזות |
| PLC | שינג'י |
ה-KXT E300C תומך באפשרויות סלילה בצורת V וגם בצורת W ויכול לייצר אטמים עם או בלי טבעות פנימיות. מערכת ההחלפה המהירה שלו מפחיתה את זמן ההחלפה משעות לדקות, ומאפשרת ייצור יעיל בכמות קטנה ובהזמנה אישית.
עבור יישומים בעלי קוטר גדול יותר, Kaxite מציעה תצורות סלילה אופקיות המסוגלות לייצר אטמים של עד 5000 מ"מ OD עם יכולת חזרה של ±0.3 מ"מ.
סלילה לא עקבית נושאת עלויות ישירות ועקיפות שמתרחבות הרבה מעבר לחומר גרוטאות. שקול את ההשפעה המלאה של ייצור אטמים לא אמין:
- בזבוז חומר ישיר: אטמים שנדחו מייצגים ערך חומר גלם שאבד.
- חוסר יעילות בעבודה: הזמן המושקע בעיבוד מחדש של אטמים פגומים או התאמת מכונות מפחית את התפוקה היצרנית.
- מועדי אספקה שהוחמצו: עיכובים בייצור הנגרמים מבעיות איכות עלולים לסכן את קשרי הלקוחות.
- סיכון לכשל בשדה: אטמים עם צפיפות פיתולים לא עקבית נוטים יותר לדלוף בשירות, ולחשוף את משתמשי הקצה לסכנות בטיחותיות ולשיבושים תפעוליים.
שוק אטמי הפצעים הספירליים העולמי ממשיך להתרחב, עם תחזיות הערכות צמיחה מ-2.1 מיליארד דולר ב-2026 ל-3.5 מיליארד דולר עד 2033, המייצגים שיעור צמיחה שנתי מורכב של 7.1%. ככל שהביקוש גובר, יצרנים שמשקיעים בציוד פיתול אוטומטי אמין ממקמים את עצמם כדי לכבוש נתח שוק בזמן שהמתחרים נאבקים באיכות לא עקבית.
מעבר לשדרוג הציוד, מספר שיטות פעולה תפעוליות עוזרות לשמור על ביצועי סלילה עקביים:
1. כיול רגיל: ודא התקני מתיחה ובקרות מידות בהתאם למפרטי היצרן.
2. תחזוקה מונעת: בדוק והחלף מיסבים, רצועות ורכיבי בלאי על בסיס קבוע.
3. בקרת איכות חומרי גלם: קבע נהלי בדיקה נכנסת עבור פסי מתכת וחומרי מילוי.
4. הכשרת מפעילים: גם עם ציוד אוטומטי, מפעילים מאומנים חיוניים לניטור ופתרון תקלות.
5. בקרת סביבה: שמירה על טמפרטורה ולחות עקבית באזורי הייצור כדי למזער את השונות החומרית.
על ידי יישום פרקטיקות אלה לצד מכונת סלילה אוטומטית מודרנית לאטם ספירלי, יכולים היצרנים להשיג עקביות ייצור העונה על מפרטי התעשייה התובעניים ביותר.
ת: מתח לא אחיד על פס המתכת וחומר המילוי הוא הגורם השכיח ביותר לאטמים גליים ולא אחידים. כאשר המתח משתנה במהלך מחזור הליפוף - עקב התקני מתיחה בלויים, כיול לא תקין או הזנת חומר לא עקבית - האטם המתקבל מפתח שינויים בצפיפות ואי סדרים במידות. מכונות ליפוף אוטומטיות מודרניות מטפלות בבעיה זו באמצעות מערכות בקרת מתח מונעות על ידי סרוו השומרות על מתח מדויק ועקבי לאורך כל מחזור סלילה. מערכות אלו בלולאה סגורה עוקבות באופן רציף אחר מתח ומבצעות התאמות בזמן אמת, ומבטלות את השונות הפוגעת בפעולות ידניות וחצי אוטומטיות.
ת: מכונות ליפוף אוטומטיות משפרות את היעילות באמצעות מספר מנגנונים. ראשית, פעולה מבוקרת PLC מבטלת את הצורך בהתאמת מפעיל מתמדת במהלך הייצור, ומאפשרת למפעיל אחד לנהל מספר מכונות בו-זמנית. שנית, פונקציות ריתוך נקודתי וחיתוך רצועות אוטומטיות מפחיתות את זמן העיבוד שלאחר הסלילה. שלישית, הליכי החלפה הניתנים לתכנות מאפשרים מעבר מהיר בין גדלי אטמים ומפרטים שונים. לדוגמה, ה-KXT E300C יכול לייצר אטם ANSI 6 אינץ' 150LB תוך 20 עד 30 שניות, כאשר המעבר לגודל אחר דורש דקות בלבד ולא שעות. בנוסף, אוטומציה מפחיתה באופן משמעותי את שיעורי הגרוטאות על ידי הבטחת איכות עקבית בכל ריצות הייצור, הוזלה ישירה של עלויות החומר ועבודה מחדש.
ת: בעת הערכת מכונות ליפוף אוטומטיות, שקול חמישה גורמים מרכזיים. טווח ממדים: ודא שהמכונה יכולה להכיל את גדלי האטמים הדרושים - גם מזהה מינימלי וגם OD מקסימום. מפרטי דיוק: חפש סובלנות שפורסמו; ±0.2 מ"מ עבור OD הוא אמת מידה טיפוסית לתעשייה. מערכת בקרה: בקרה מבוססת PLC עם פרמטרים הניתנים לתכנות מאפשרת חזרה על פני ריצות ייצור. תאימות חומרים: ודא שהמכונה יכולה להתמודד עם דרגות המתכת הספציפיות (304, 316 וכו') וחומרי המילוי (גרפיט גמיש, PTFE וכו') שבהם אתה משתמש. תשתית תמיכה: שקול את יכולות התמיכה הטכנית של היצרן, זמינות חלקי חילוף ונהלי תחזוקה מתועדים. יצרנים כמו Kaxite מציעים משאבי תמיכה מקיפים, כולל תיעוד טכני והנחיות לפתרון בעיות, כדי לעזור ללקוחות לשמור על ביצועי מכונה מיטביים לאורך חיי השירות של הציוד.
פיתול לא עקבי אינו מציאות בלתי נמנעת של ייצור אטמים ספירליים. זוהי בעיה הניתנת לפתרון - כזו שדורשת הבנת הסיבות השורשיות לשונות ויישום פתרונות המטפלים בגורמי בקרה מכניים, חומרים ותהליכים.
מודרנימכונת סלילה אוטומטית עבור אטם ספירלהמספק את הדיוק, החזרה והיעילות שפעולות ידניות לא יכולות להשתוות אליהם. על ידי השקעה בציוד מתקדם מיצרנים מבוססים כמוקקסיט, צוותי הייצור יכולים למנוע את התסכול של איכות לא עקבית, להפחית בזבוז חומר, ולייצר אטמים בעלי ביצועים אמינים בשטח.
עם התרחבות שוק האיטום העולמי והציפיות לאיכות עולות, השאלה היא כבר לא האם לבצע אוטומציה של פעולות סיפוף, אלא באיזו מהירות ניתן לבצע את המעבר.
